Услуги реверс инжиниринга
Мы предлагаем комплекс услуг обратного проектирования существующих деталей, узлов и технологически сложных элементов и устройств. Это одна из самых часто запрашиваемых услуг и инструмент импортозамещения, в которой у нашей команды специалистов накоплен большой опыт
-
Соответствие ГОСТ 100%Каждый проект проверяем на нормоконтроль и технологичность
-
В офисе и на выездеПроводим замеры на площадке заказчика и в своём офисе
-
Гарантированные сроки80% проектов сдаём раньше согласованного срока
-
Оперативная оценкаОценка заявок от 2 часов. Обратная связь в тот же день
Оставить заявку
Реверс-инжиниринг — обратное проектирование, обратная разработка. Требуется, когда необходимо изготовить аналог или заменить изношенные или повреждённые образцы, а новые либо сложно/дорого/невозможно достать, либо необходимо изготовить с учётом внесения корректировок в изделие, а также при модернизации под современные требования.
Промышленность России, безусловно, реагирует на новости и события в стране и в мире. В свете этого направление реверс-инжиниринга пользуется особой популярностью у наших клиентов.
Обратный инжиниринг выполняет роль инструмента для реализации программы импортозамещения. Реверс-инжиниринг позволяет не проходить все этапы конструирования, которые должны быть пройдены при разработке продукта с нуля (эскизное проектирование, техническое предложение, проработка, выбор и согласование нескольких вариантов конструкции, схем, инженерные расчёты, тестирование, доработки и т.п.), а ускорить процесс и получить на основе имеющегося образца данные о конструктиве в виде КД, и, изготовив, испытав опытный образец, запустить серию продукции.
Другими словами, реверс-инжиниринг принято использовать, когда в наличии есть изделие и стоит задача получить аналогичный продукт на своём или аутсорсинговом производстве с учётом существующих технологий. Мы предлагаем конструкторскую поддержку на любом этапе.

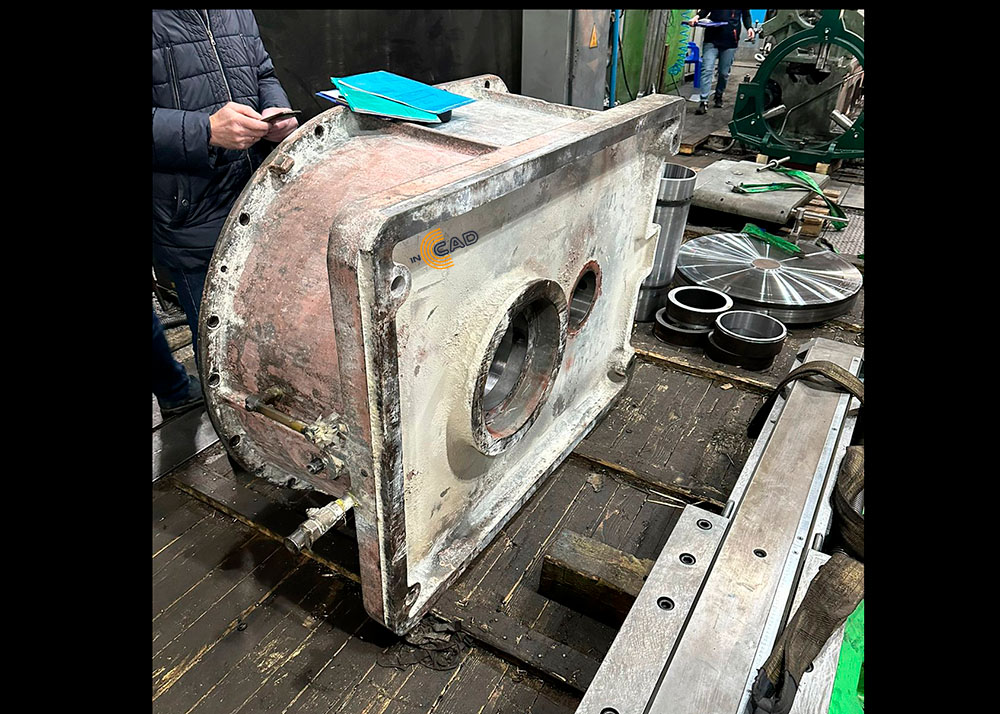

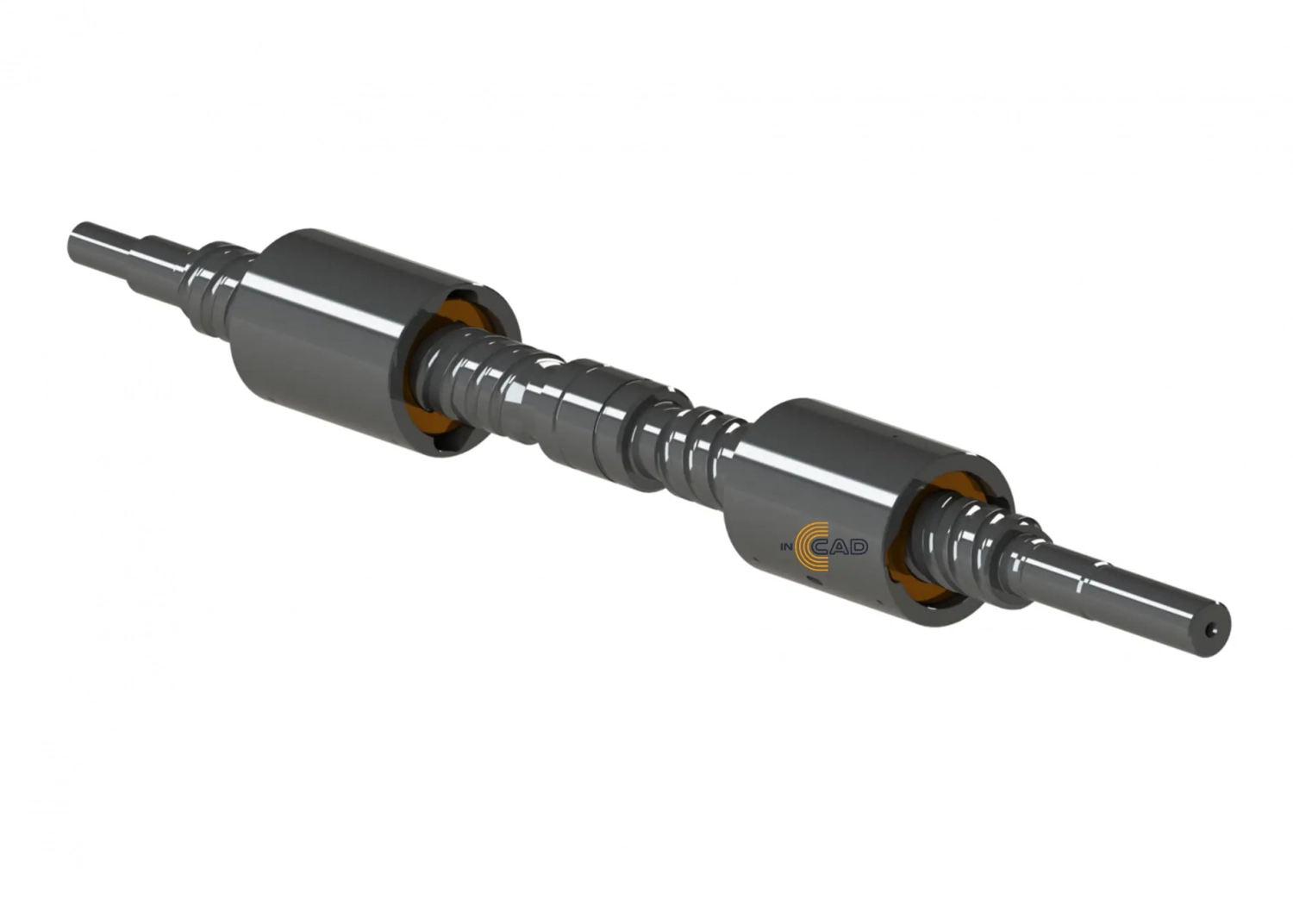

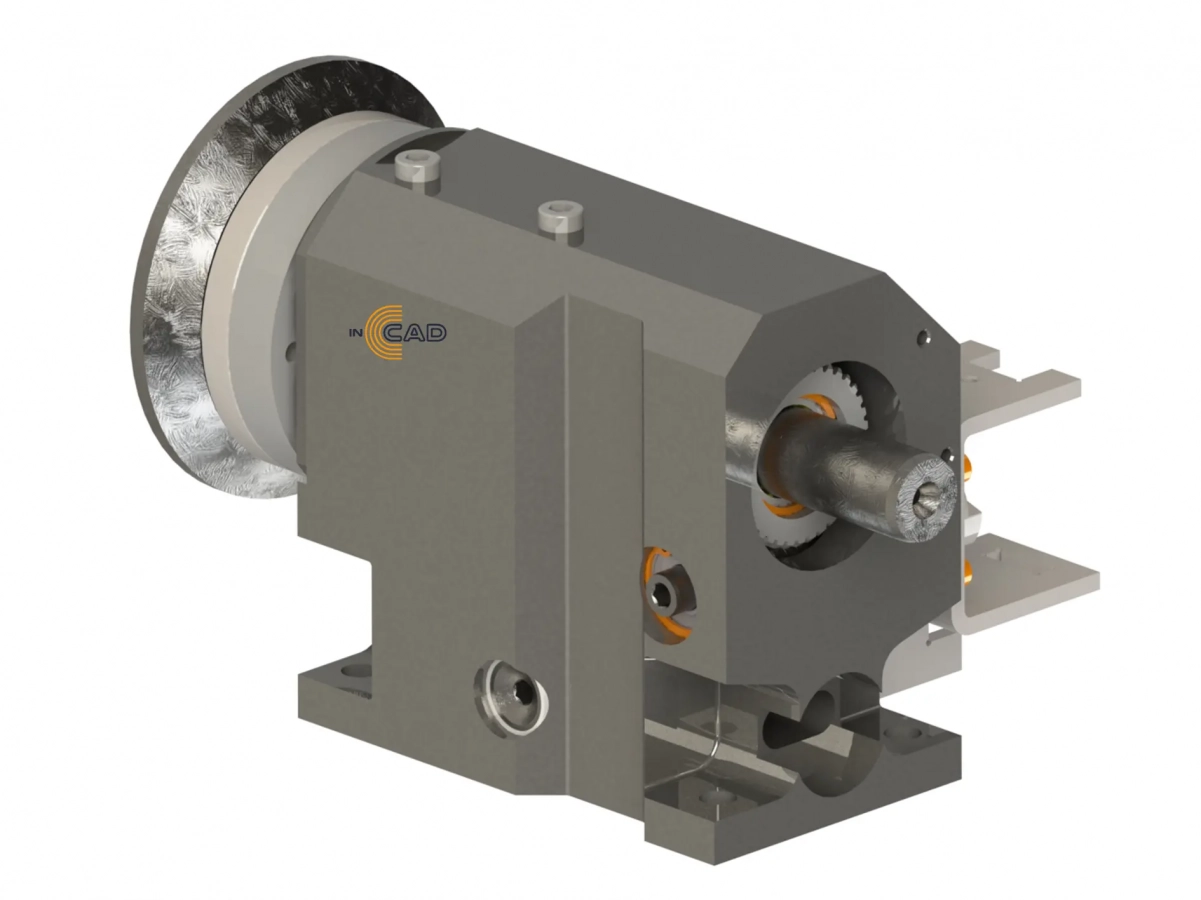

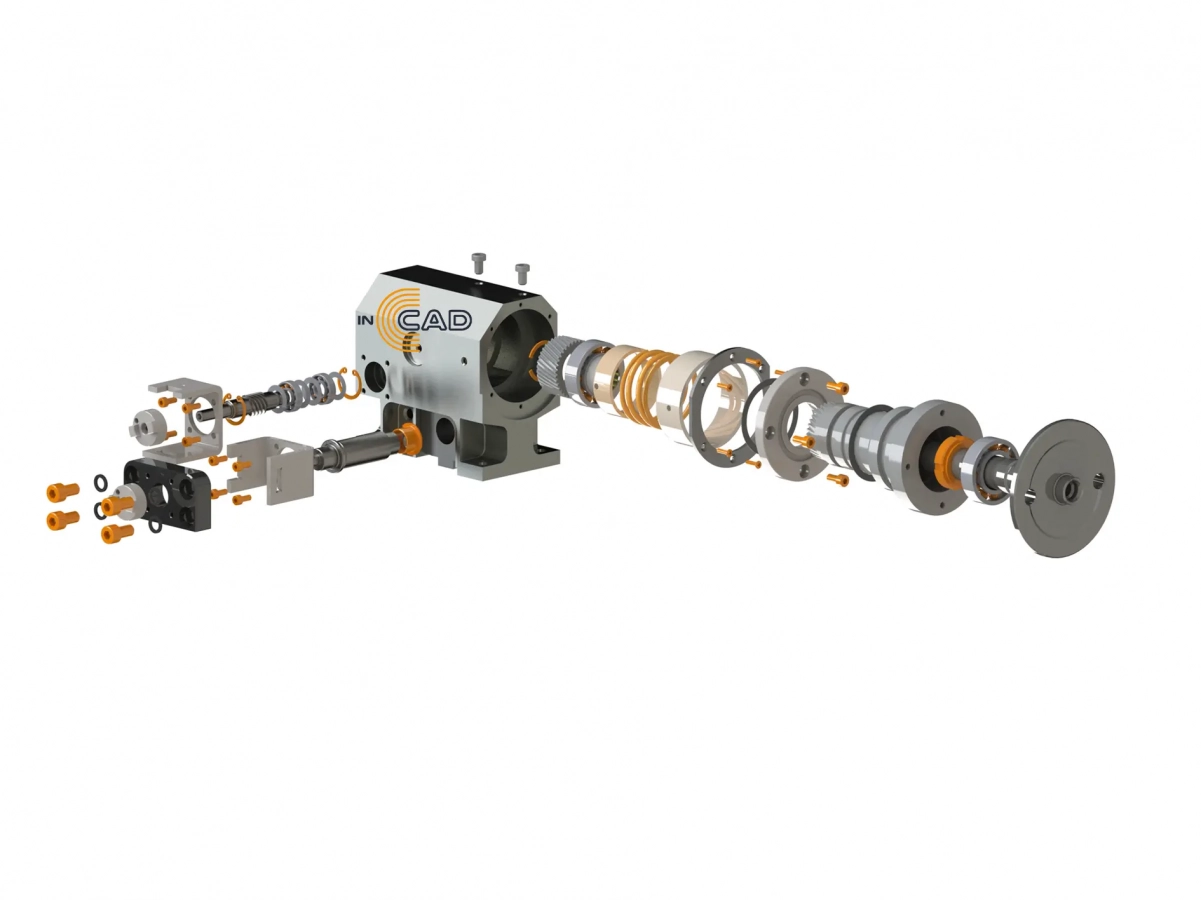

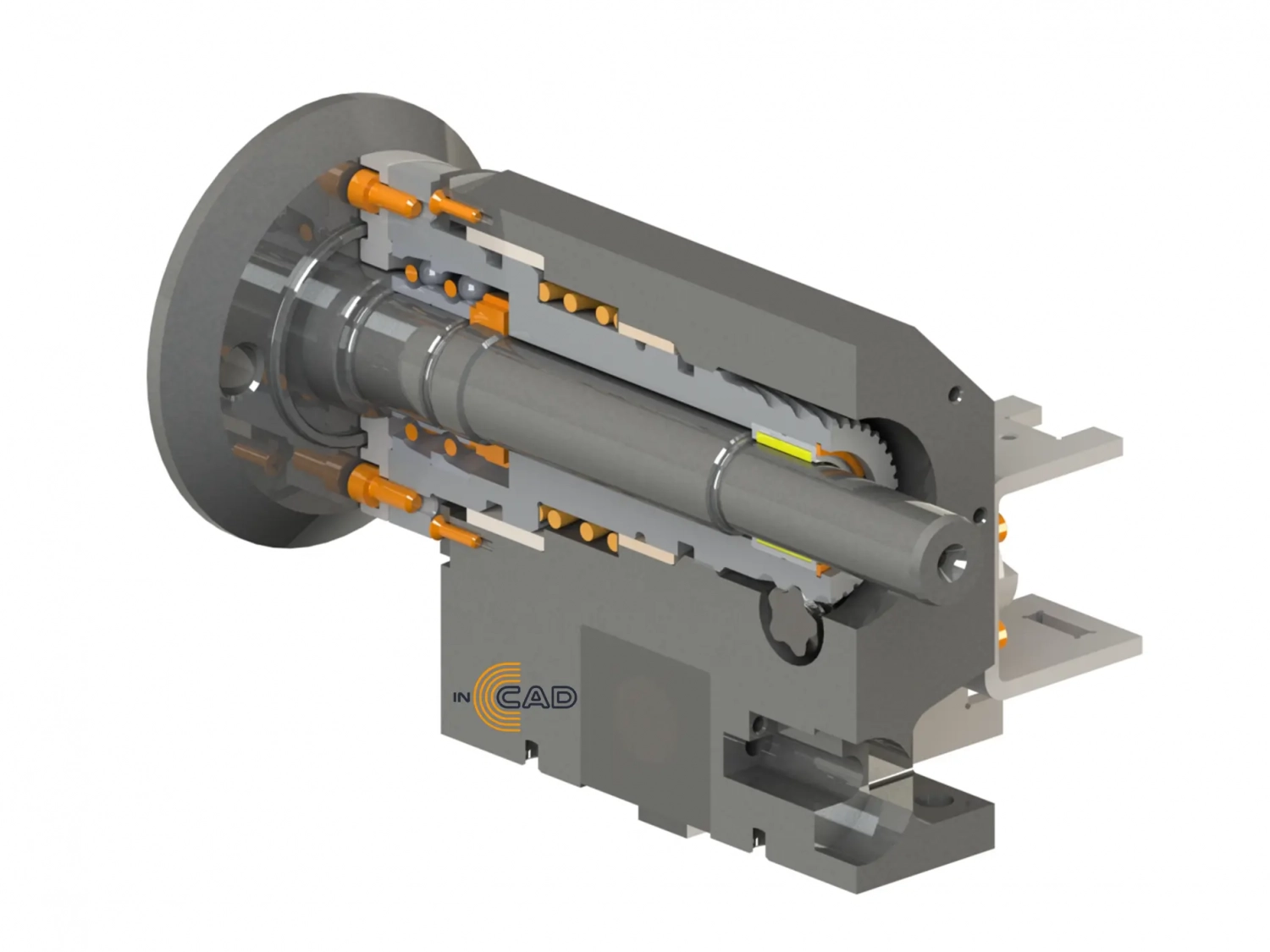

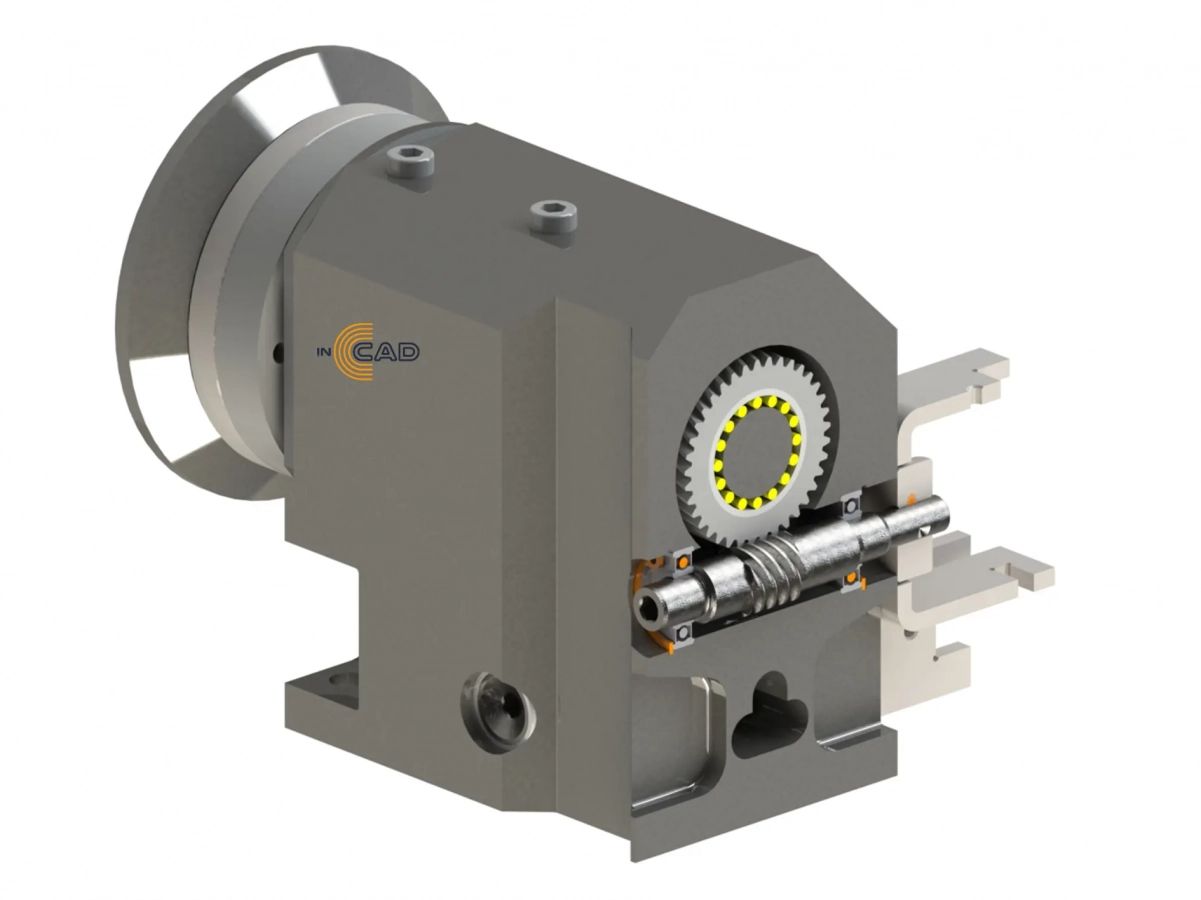

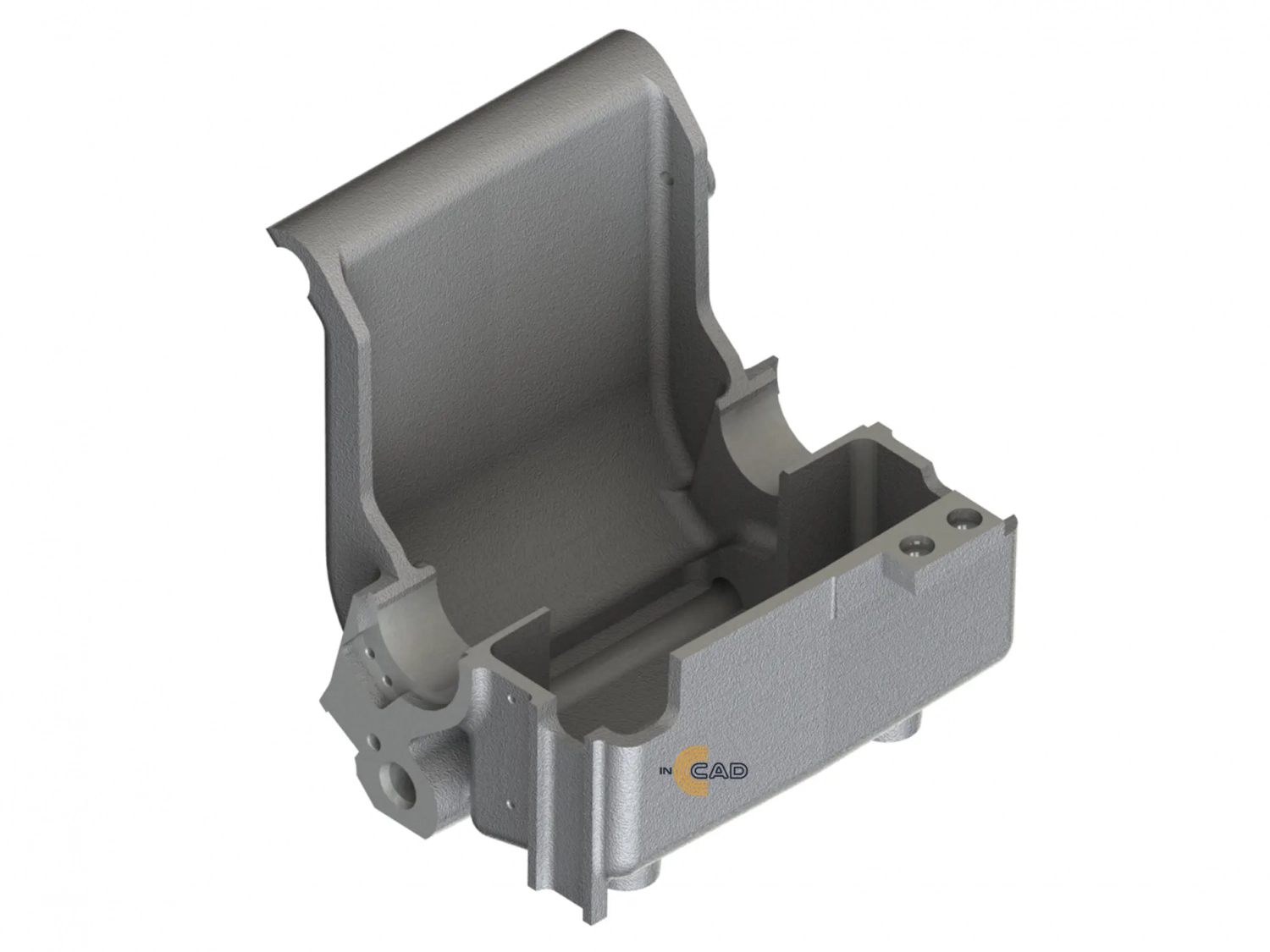

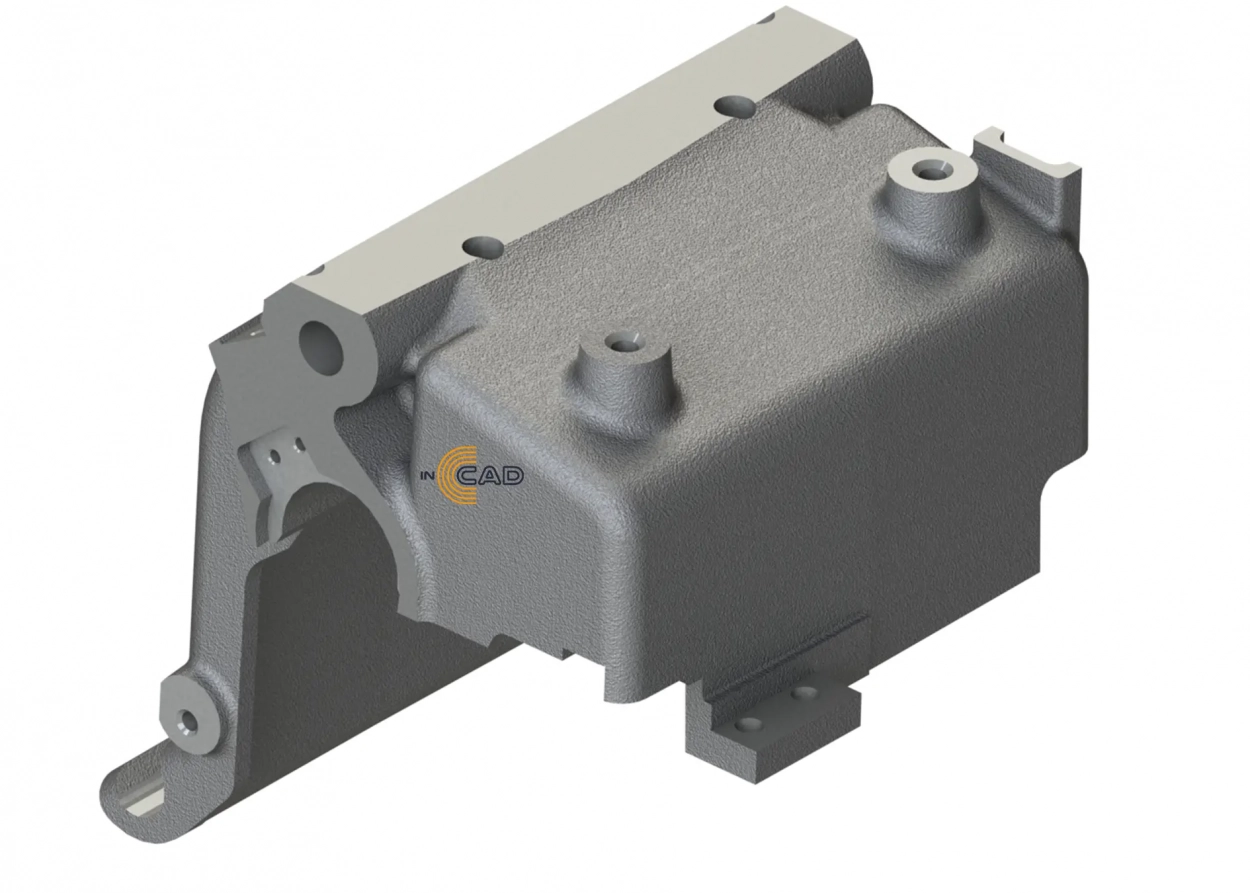

Объекты реверс-инжиниринга
Реверс-инжиниринг применим для решения многих задач. Если рассматривать этот метод проектирования в рамках машиностроения и импортозамещения, то чаще всего объектами реверс-инжиниринга являются детали и изделия иностранного производства или имеющие износ.
Оставить заявку
Цена на реверс-инжиниринг
Ориентировочная стоимость
* Цены указаны ориентировочные. Для точного расчёта направьте нам задачу на почту.
Исходные данные для оценки
Для максимально оперативной и точной оценки стоимости и срока выполнения данной работы необходимы следующие данные:
- Фото объекта с разных ракурсов в разборе (в идеале и видео) для общего представления о составе изделия
- Габариты, ориентировочный вес для оценки необходимых условий для проведения замеров
- Название, область применения, назначение объекта, принцип использования. Это важно, чтобы конструктор понимал как, где, в каких условиях работает деталь и мог учитывать это при работе.
- Материалы, из которых изготовлен оригинал. Требуется ли получение информации о материалах с помощью материаловедческой экспертизы.
- Указание ответственных, посадочных мест, при наличии такой информации.
Если есть своё производство и известна технология, по которой продукт будет изготавливаться, то эту информацию также полезно будет сообщить при обсуждении задачи.
Что влияет на стоимость реверс-инжиниринга
Габариты детали
Габариты детали влияют на объём работ. Стандартными габаритами считаются, размеры деталей 10 – 100 см. Детали более 1м (100 см) требуют больше времени на замеры, подготовку детали и 3D-сканирование. Также требуется больше машинного времени на сшивку крупных объектов. При габаритах меньше 10 см тоже требуется особая подготовка, калибровка сканера и большая тщательность при измерениях. Если у вас деталь размером 2 метра — это не значит, что стоимость КД будет выше в 2 раза, чем КД на детали стандартного размера. Стоимость считается индивидуально, прицельно на каждую деталь.
Место проведения замеров
Замеры деталей и изделий могут быть выполнены у нас в офисе или у вас на объекте.
Мы выезжаем для проведения замеров по всей России. От удаленности расположения объекта будет зависеть стоимость проведения работ на выезде. Так, например, стоимость выезда на объект в Санкт-Петербурге стоит 5 тыс.руб., на территории Ленинградской области — от 7 до 10 тыс.руб. Остальные регионы — от 15 до 25 тыс.руб. + транспортные расходы. При больших объёмах могут быть предоставлены более выгодные условия.
Состав изделия
Если требуется реверс-инжиниринг изделия, то на конечную стоимость будет влиять его состав, а именно: количество деталей в его составе, а также количество входящих в состав покупных элементов (на них не разрабатываются чертежи, а составляется ведомость покупных изделий) и изготавливаемых (на каждую изготавливаемую деталь разрабатывается чертёж).
Геометрия детали
В большей степени из всех перечисленных факторов на стоимость влияет геометрия изделия. Детали с полигональными (плавными криволинейными) формами требуют трудоёмкого твердотельного моделирования для повторения форм. Шестерни и детали со шлицевыми зацеплениями требуют проведения восстановительного расчёта для определения стандарта.
Изношенность объекта
Новые детали дадут более чёткую и корректную информацию. Чтобы получить точную 3D-модель сильно изношенного механизма, необходимо внести ряд изменений в полученные файлы. В этом случае необходимы дополнительные данные: посадочные места и прочая информация о стыках с другими поверхностями. Реверсивный инжиниринг часто включает в себя процесс дополнительной проработки конструкции.
Поверхность
Её качество, структура, рельеф важны. Например, пористая поверхность усложняет создание файла, поскольку сканер видит все мельчайшие перепады, и облако точек содержит больше информации. А блестящие стальные поверхности усложняют процесс сканирования, поэтому мы проводим подготовку поверхности путём нанесения матирующего спрея.
Формат моделей и чертежей
Может повлиять на стоимость, если вам требуется выполнить реверс-инжиниринг в какой-то специализированной программе и результат нужен в определенном формате. В таком случае проект рассматривается индивидуально в зависимости от требований. Чаще всего мы выдаём 3D-модели в универсальном формате STP (STEP), а чертежи в формате PDF. Но, например, чертежи в формате Компаса мы выдаем бонусом без изменения бюджета проекта.
Сокращенные сроки
Наличие сокращённых сроков может влиять на стоимость реверс-инжиниринга, так как для обеспечения необходимых сроков нам потребуется пересмотреть рабочий поток проектов и оптимизировать его для выполнения задачи с указными сроками. Но в случае, если у нас есть возможность вписать ваш проект с ограниченными сроками в наш график, стоимость будет рассчитана по стандартным нормам.
В целях экономии времени оценка услуг производится дистанционно — по электронной почте или мессенджеру Telegram.
Цены на услуги реверс инжиниринга зависят от сложности физических объектов, исходных данных, габаритов объекта, необходимой точности сканирования. Наше программное обеспечение способствует оперативному получению трехмерных моделей с заданными характеристиками. Процесс обратного инжиниринга не занимает много времени, однако всё зависит от конкретного заказа.
Наши менеджеры сориентируют вас по срокам после оценки проекта.
Оставить заявку
Выполненные проекты по реверс-инжинирингу
3D сканирование элемента пантографа
Арматура трубопроводная
Барабан-мешалка
Бронедиски и вал
Вал смесительный
Валы
Ведро с отжимом
Втулка главного двигателя судна
Втулка с упорной резьбой
Гидравлический блок
Детали гидравлической части насоса
Детали демпфера
Диск

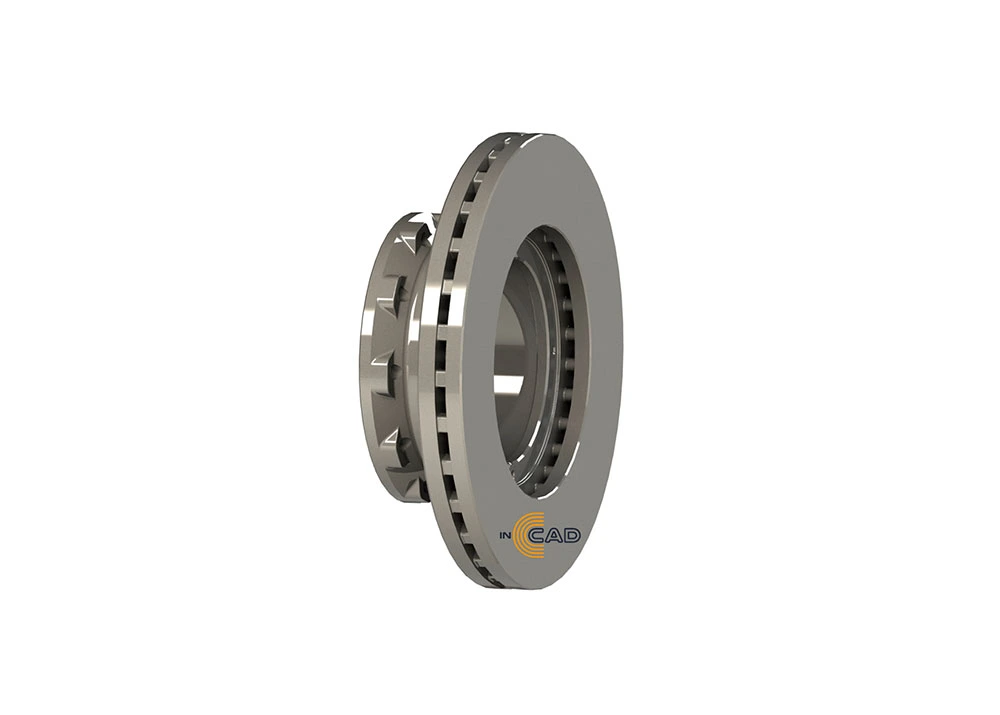

Диск с перепонками в узком канале
Заглушка формующей матрицы
Задвижка ЗКС
Зажим копира для изготовления массажных щёток
Закладные вентфасадов
Запчасти блока распределительного
Затвор
Клапан электропневматический
Корпус арматуры
Корпус и крышка насоса
Крепёжные изделия
Крыльчатка (рабочее колесо)
Крышка для насоса ВВН2-50
Лента Мебиуса
Матрица с каналами охлаждения
Медицинский тренажер, манекен
Настольный терминал для видеонаблюдения
Опора пневмовала
Переходник
Пластины рафинёра
Полипропиленовые ёмкости
Поршень
Промышленный автомат
Рабочее колесо (импеллер) насоса
Рабочее колесо насоса
Размольный сегмент
Редуктор планетарный
Рукоять подъёмного устройства
Световой модуль
Сёдла, манжеты, уплотнения
Станок выпрямительный
Ступица
Ступичный узел
Тележка подачи сырья
Трак
Трубопроводная арматура
Узел подачи фильтров
Этапы реверс-инжиниринга
-

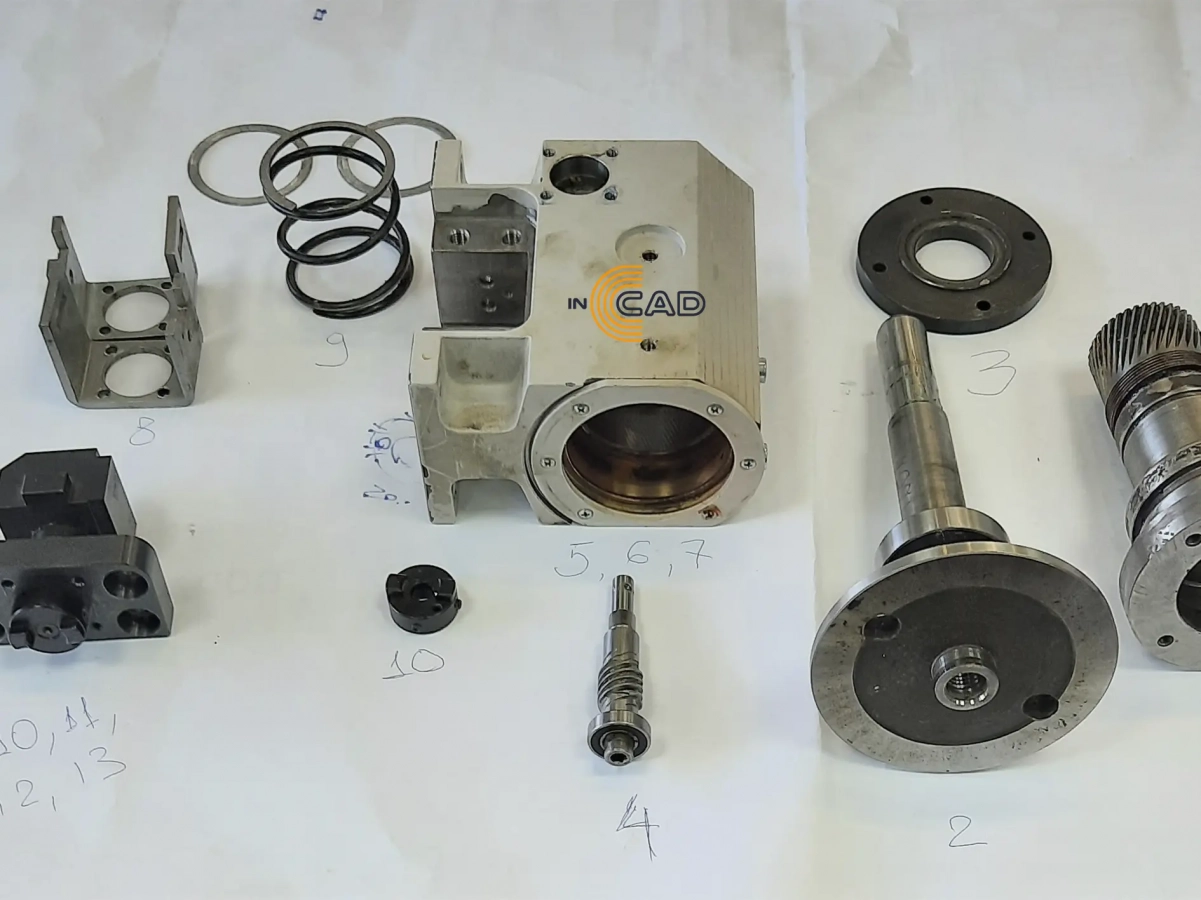

Подготовка объекта
Разобрать изделие, демонтировать деталь, удалить следы эксплуатации -
Образмеривание
3D-сканирование и образмеривание объекта реверс-инжиниринга -
Определение материала
Лабораторное изучение и определение материалов (анализ) деталей -

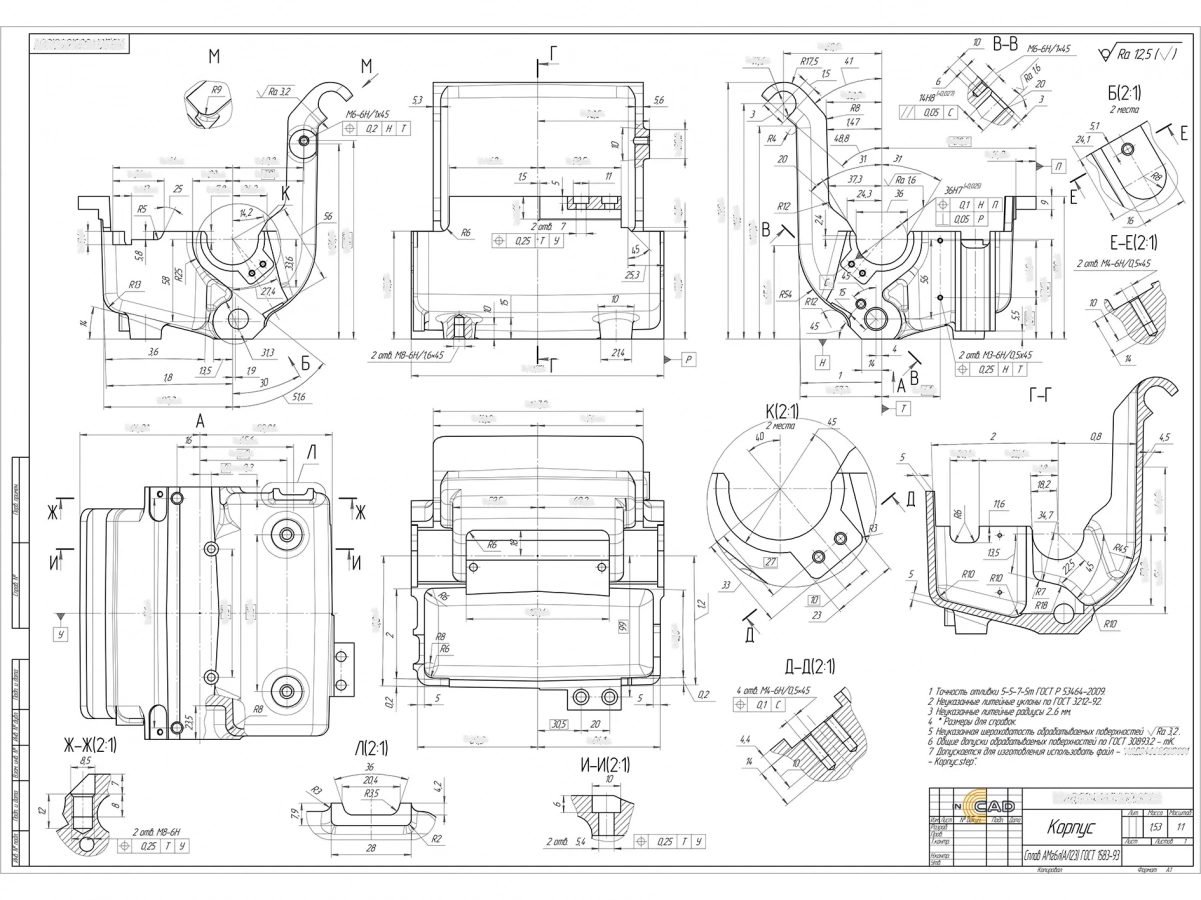

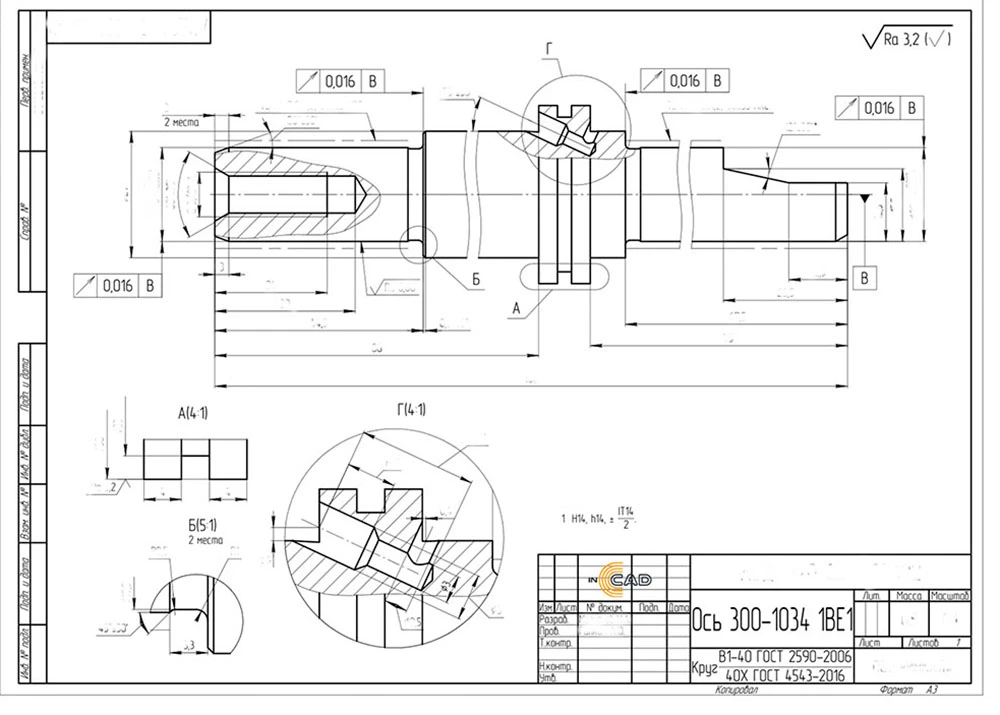

Выпуск 3D-модели и чертежей
Построение цифровых моделей и разработка чертежи изделия/детали -
Опытный образец
Изготовление опытного образеца изделия или детали (сделать прототип) -
Проверка и испытания
Установка в изделие, проверка на собираемость и работоспособнось
Эти шесть этапов являются составляющими полного цикла реверс-инжиниринга. По разработанным цифровым 3D-моделям, чертежам и другим конструкторским документам объекты можно изготавливать впоследствии неоднократно на любом производстве. Для массового производства обязателен пункт с изготовлением опытного образца.
Этапы взаимодействия при заказе реверс-инжиниринга
Оценка проекта
Договор
Выполнение работ
После формирования технического задания, согласования стоимости и сроков работ, проведения оплаты объект передаётся нам для проведения замеров и, по возможности, остаётся у нас до полного завершения работы, чтобы сверить все размеры в готовых чертежах и/или моделях с оригиналом деталей.
Если необходимо, специалисты нашей компании могут провести замеры изделий на вашем объекте. Для оперативности укажите, пожалуйста, адрес, даты, время в которое можно находиться на объекте, условия прохода.
Оставить заявку на реверс-инжиниринг
Технические аспекты реверс-инжиниринга
Технология реверс-инжиниринга позволяет получать результаты для большого числа задач. Чаще всего в нашей сфере основные запросы для следующих целей
Несмотря на то, что задачи разные, в большинстве случаев требования к результату и формату файлов всегда одни. Поэтому мы выделили несколько важных моментов, которые влияют на результат, и предлагаем вам ознакомиться с ними до заказа реверс-инжиниринга.
Качество образца
Способ образмеривания
Анализ материала
Опытный образец
Место проведения замеров
Форматы файлов
Наше оборудование
- Точность - 0,03 мм
- Оптическое сканирование
- Объект сканирования от 10мм до 1 метра
- Внесен в реестр измерительных инструментов
- Точность - 0,04 мм
- Гибридный 3D-сканер: оптическое и лазерное сканирование
- Сканирование с текстурой
- Сканирование на выезде
- Внесен в реестр измерительных инструментов
Часто задаваемые вопросы
Сколько времени занимает оценка проекта?
Оценка проекта осуществляется в день обращения. В случае большого объёма работ срок оценки уточнит менеджер после получения данных
Можете приехать для замеров, так как большой объём деталей?
Да, мы выезжаем для проведения замеров и сбора необходимой информации для разработки по всей России.
На какие объекты вы можете сделать реверс-инжиниринг?
Мы выполняем реверс-инжиниринг объектов размером от 5 см до 5 метров. Работаем с промышленными деталями, узлами и оборудованием.
Можно ли сделать только 3D-модель?
Да, под задачу можем выделить только нужный этап
Определяете ли материалы деталей?
Да, мы сотрудничаем с аккредитованными лабораториями, которые проводят материаловедческую экспертизу и дают заключение о материале или его ближайших аналогах
Что если позже возникнут вопросы на производстве?
На все вопросы, связанные с разработанными нами чертежами, мы отвечаем, направляйте вопросы нам.
Делаете ли КД по ГОСТ?
Да, оформляем документацию по ЕСКД/ГОСТ, выполняем обязательный этап работы — проверка КД нормоконтролёром.
Какие гарантии?
Мы работаем с юридическими лицами по договору, к нему приложено ТЗ, которое является гарантом выполнения указанных в нём работ. Кроме того, мы часто выходим за рамки обозначенных в ТЗ работ, так как понимаем, что всё в нём сложно предусмотреть. Также мы всегда открыты к общению и отвечаем на все вопросы даже после завершения работы.
