Технологическая документация

Конструкторское бюро «ИнКАД» оказывает услуги по разработке технологической документации для предприятий, которые запускают новое изделие, расширяют выпуск или готовят документы к сдаче заказчику. Мы описываем, как именно изделие будет изготавливаться на вашем оборудовании: в какой последовательности идут операции, какая оснастка и какие материалы нужны, как проверяется результат.

Грамотно составленная технологическая документация для производства помогает получать одинаковое качество от партии к партии, быстрее вводить в работу новых сотрудников и точнее планировать загрузку оборудования. Вы можете заказать как отдельный документ, так и полный комплект.

Оставить заявку

Когда нужна разработка технологической документации на изделие

Разработка технологической документации на изделие нужна тогда, когда чертежи уже готовы, а порядок изготовления ещё нигде не закреплён.

Чаще всего к нам обращаются в таких случаях:

Во всех этих случаях разработка производственно-технологической документации позволяет закрепить технологию в документах, чтобы работа цеха не зависела от устных договорённостей.

Что входит в комплект технологической документации

Разработка комплекта технологической документации начинается с определения его состава. Набор документов зависит от типа производства, сложности изделия и требований заказчика, поэтому перечень мы фиксируем в техническом задании до начала работ. Ниже перечислены документы, которые входят в комплект чаще всего.

• Технологическая инструкция (ТИ)
  В технологической инструкции описываются технологические процессы, методы и приемы, повторяющиеся при изготовлении изделия.
• Маршрутная карта (МК)
  В маршрутной карте содержится описание маршрута технологического процесса изготовления, включая контроль с указанием данных об оборудовании и технологической оснастке.
• Карта технологического процесса (КТП)
  Карта технологического контроля описывает изготовление изделия в технологической последовательности по всем операциям одного вида формообразования, обработки или сборки.
• Операционная карта (ОК)
  В операционной карте указываются технологические операции с последовательным выполнением переходов.
• В операционной карте указываются технологические операции с последовательным выполнением переходов.
  В документе указываются данные о деталях, сборочных единицах и материалах, входящих в комплект изделия.
• Ведомость материалов (ВМ)
  В ведомости материалов указываются информация о подетальных нормах расхода материалов, о заготовках, технологическом маршруте.
• Ведомость сборки изделия (ВСИ)
  В документе указываются состав деталей и сборочных единиц, необходимых для сборки изделия в порядке входимости, применяемости и количества
• Ведомость технологических документов (ВТД)
  В ведомости технологических документов указывается полный состав документов, необходимых для изготовления изделий.

Кроме указанный выше документации, на определенные виды работ составляется специализированная документация.

Технологическая документация на изделие разрабатывается после завершения этапа проектирования и утверждения конструкторской документации.

Специализированные документы под отдельные виды работ

Кроме основных документов, на отдельные виды работ составляется специализированная документация. Она нужна, когда операцию трудно понятно описать только текстом или когда требуется отдельный учёт оснастки и настроек оборудования.

• Карта эскизов (КЭ) содержит эскизы, схемы и таблицы, которые поясняют выполнение операции или перехода.

• Ведомость оснастки (ВО) перечисляет приспособления и инструмент, необходимые для изготовления изделия.

• Карта наладки (КН) описывает настройку оборудования и оснастки перед выполнением операции.

• Карта типового технологического процесса (КТТП) применяется, когда несколько похожих деталей изготавливаются по одной схеме.

Технологическая документация на изделие разрабатывается после завершения этапа проектирования и утверждения конструкторской документации.

Получить консультацию

Разработка и оформление технологической документации по ЕСТД

ЕСТД (Единая система технологической документации) – это комплекс государственных стандартов, которые устанавливают общие правила: какие документы входят в комплект, по каким формам они заполняются и как в них записываются операции.

Мы ведём разработку и оформление технологической документации по ЕСТД, поэтому документы одинаково читаются технологами, мастерами, контролёрами и представителями заказчика. Оформление по ГОСТ особенно важно в машиностроении и приборостроении, где одно изделие проходит через несколько цехов или предприятий. Единые формы позволяют передать документацию подрядчику или на другую площадку без переделки.

В «ИнКАД» можно заказать разработку конструкторской и технологической документации в одном бюро. Конструкторы и технологи согласуют решения между собой ещё на этапе проектирования. В результате изделие получается удобным в изготовлении, а вы не тратите время на пересылку замечаний между подрядчиками.

Если конструкторской документации на изделие нет или она сохранилась частично, мы можем восстановить её по образцу с помощью реверс-инжиниринга, а затем подготовить технологические документы.

Получить консультацию

Порядок проектирования и разработки технологической документации

Проектирование и разработка технологической документации проходят в несколько этапов. На каждом из них вы понимаете, что уже сделано и какой результат будет следующим.

1. Заявка и анализ исходных данных. Мы изучаем конструкторскую документацию, уточняем тип производства и состав оборудования.

2. Согласование технического задания (ТЗ). В ТЗ фиксируем список необходимых документов, формат их передачи, сроки и стоимость.

3. Проектирование технологического процесса. Технолог определяет маршрут изготовления, подбирает оборудование, оснастку и способы контроля.

4. Разработка и оформление документов. По готовому маршруту составляются карты, инструкции и ведомости по формам ЕСТД.

5. Проверка и согласование. Документы проходят внутреннюю проверку, после чего вы получаете их на ознакомление и присылаете замечания.

6. Сдача документации. Вы получаете комплект в формате, который был согласован в ТЗ.

Такой порядок подходит и для одного документа, и для крупной задачи, когда ведётся разработка технологической документации проекта целиком, от первой детали до сборки изделия.

Что нужно от заказчика для начала работ

Чтобы оценить объём работ и назвать сроки, нам нужны исходные данные об изделии и производстве. Чем полнее информация, тем точнее будет расчёт.

1. Конструкторская документация на изделие.

2. Список парка оборудования, если документация разрабатывается под ваше производство.

3. Желаемые сроки и наличие дедлайнов.

Документы можно прикрепить к заявке на сайте или отправить на почту task@in-cad.ru.

Сроки разработки технологической документации

Разработка одного технологического документа занимает от 3 рабочих дней, а полный комплект на изделие мы готовим в срок от 10 до 25 рабочих дней. Срок зависит от сложности изделия, количества операций и состава комплекта. Точную дату сдачи мы называем после изучения исходных данных и закрепляем её в техническом задании.

Сократить срок помогают три условия:

• конструкторская документация передана полностью и в актуальной редакции;

• вместе с заявкой прислан список оборудования и оснастки;

• со стороны заказчика назначен специалист, который отвечает на вопросы технолога.

Если документация нужна к определённой дате, сообщите об этом в заявке. Мы оценим, можно ли уложиться в срок, и предложим порядок сдачи по частям.

Для каких отраслей мы разрабатываем технологическую документацию на продукцию

Мы ведём разработку технологической документации на продукцию машиностроения и приборостроения, а также на изделия других отраслей, где требуется описать изготовление и сборку. Подход остаётся одинаковым, меняются только виды операций и требования стандартов.

Мы работаем со следующими типами изделий:

• детали, которые изготавливаются механической обработкой;

• сварные изделия и металлоконструкции;

• корпуса и узлы приборов;

• сборочные единицы и агрегаты.

Разработка технологической документации предприятия может охватывать одно изделие или всю номенклатуру. Во втором случае мы начинаем с типовых процессов, чтобы похожие детали изготавливались по единой схеме.

Примеры выполненных работ

Светодиодный светильник:

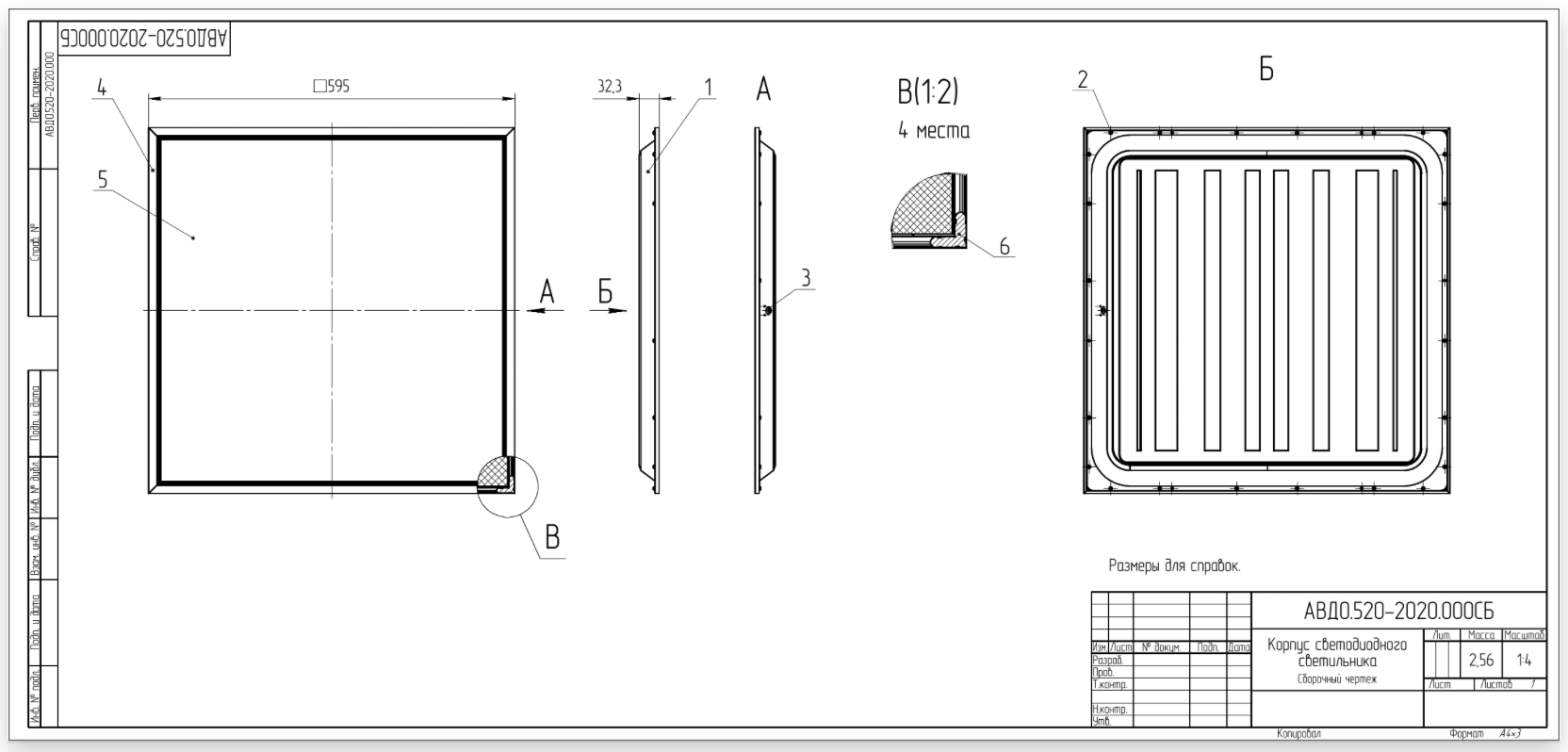

• Сборочный чертеж
• Маршрутная карта на сборку

Деталь "Крышка":

• Маршрутная карта на сборку

Вопросы и ответы о разработке технологической документации

Стоимость технологической документации

Стоимость технологической документации рассчитывается индивидуально, потому что зависит от изделия и состава комплекта. В таблице приведены ориентировочные цены, от которых начинается расчёт.

На цену и сроки влияют несколько факторов, поэтому одинаковые по названию документы для разных изделий могут стоить по-разному.

1. Сложность изделия, то есть количество деталей и сборочных единиц.

2. Число и виды операций.

3. Состав комплекта: один документ или полный набор карт и ведомостей.

4. Полнота исходных данных. Готовая конструкторская документация и список оборудования сокращают срок.

5. Срочность выполнения.

Точную стоимость мы называем после изучения конструкторской документации. Если у вас остались вопросы, задайте их по телефону, в мессенджере Telegram или через форму заказа в нижней части сайта. Задачу на разработку технологической документации также можно направить нам на почту task@in-cad.ru.
