Реверс-инжиниринг изделий

Конструкторское бюро реверс-инжиниринга и обратного проектирования изделий, деталей, узлов и механизмов

Мы выполняем реверс-инжиниринг и обратное проектирование изделий любой сложности с предоставлением полного комплекта конструкторской документации по ЕСКД

• Соответствие образцу 99%
  Восстанавливаем и разрабатываем документацию по образцам
• Реинжиниринг с применением 3D-сканирования

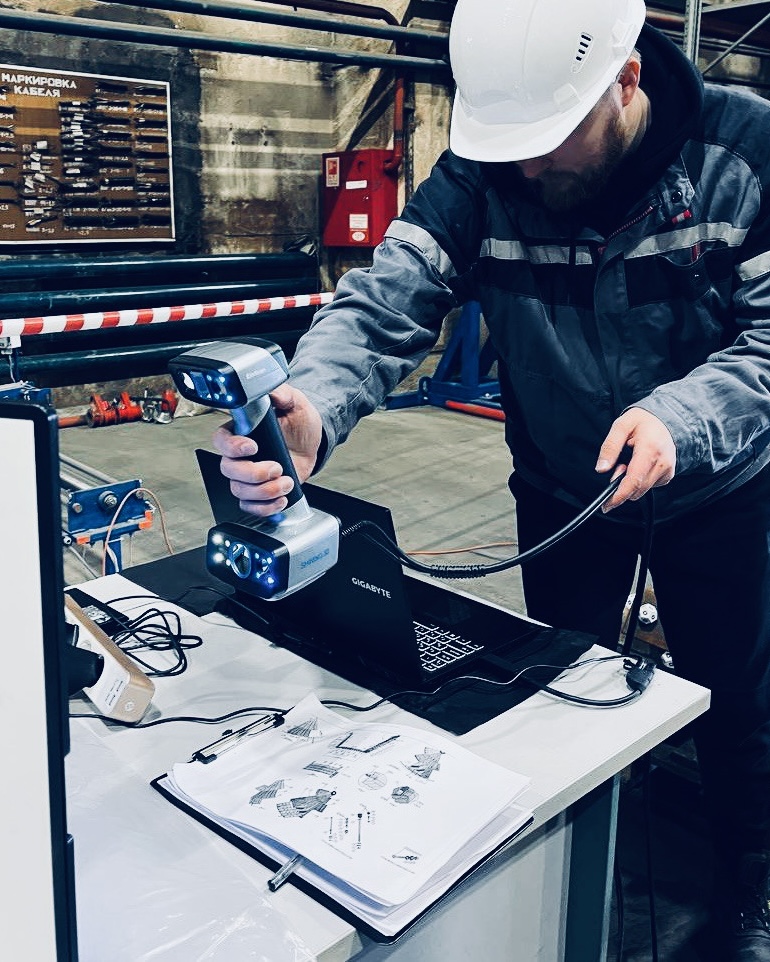

  Используем профессиональное оборудование, внесенное в реестр измерительных средств.

Оставить заявку Смотреть портфолио

Реверс-инжиниринг основной и необходимый инструмент импортозамещения и развития промышленности.

Реверс-инжиниринг (обратное проектирование) изделий основная специализация нашей компании. В этом направлении мы работаем более 6 лет и реализовали 90+ проектов для наших заказчиков. Для выполнения полного реверс-инжиниринга изделий мы подключаем профильных специалистов, то есть над проектом работают не только конструкторы машиностроители, но и специалисты по автоматизации, гидравлике, пневматике и даже оптике, если того требует задача.

Объекты реверс-инжиниринга изделий

Этапы реверс-инжиниринга изделий

Несмотря на то, что изделия к нам поступают разного назначения и направления промышленности, все они идут по одному сценарию: сначала демонтаж от общего к частному, то есть мы разбираем изделие на детали, потом проводим цифровое воспроизведение каждого элемента и собираем изделие в электронном виде.

1

Разбор изделия

Первый этап — разбор на узлы и детали с сохранением информации о последовательности сборки/разборки.

2

Моделирование

Вторым этапом идёт образмеривание каждой детали и её моделирование в 3D в СAD-программе. Также на этом этапе подбирают покупные изделия, если они есть в оригинале и составляют ведомость.

3

3D сборка

Этап сборки в электронном виде происходит аналогично реальной жизни: сначала детали собираются в узлы, потом в конечную сборочную единицу. Проверяется правильность всех размеров, зазоров и собираемость.

4

Выпуск КД (чертежей)

На основании проверенной 3D-модели выпускается конструкторская документация. Чертежи проходят нормативный контроль, проверяются на достаточность размеров и соответствие ГОСТ.

Цены на реверс-инжиниринг изделий

Ориентировочная стоимость

Нож АПК (6 деталей в составе)

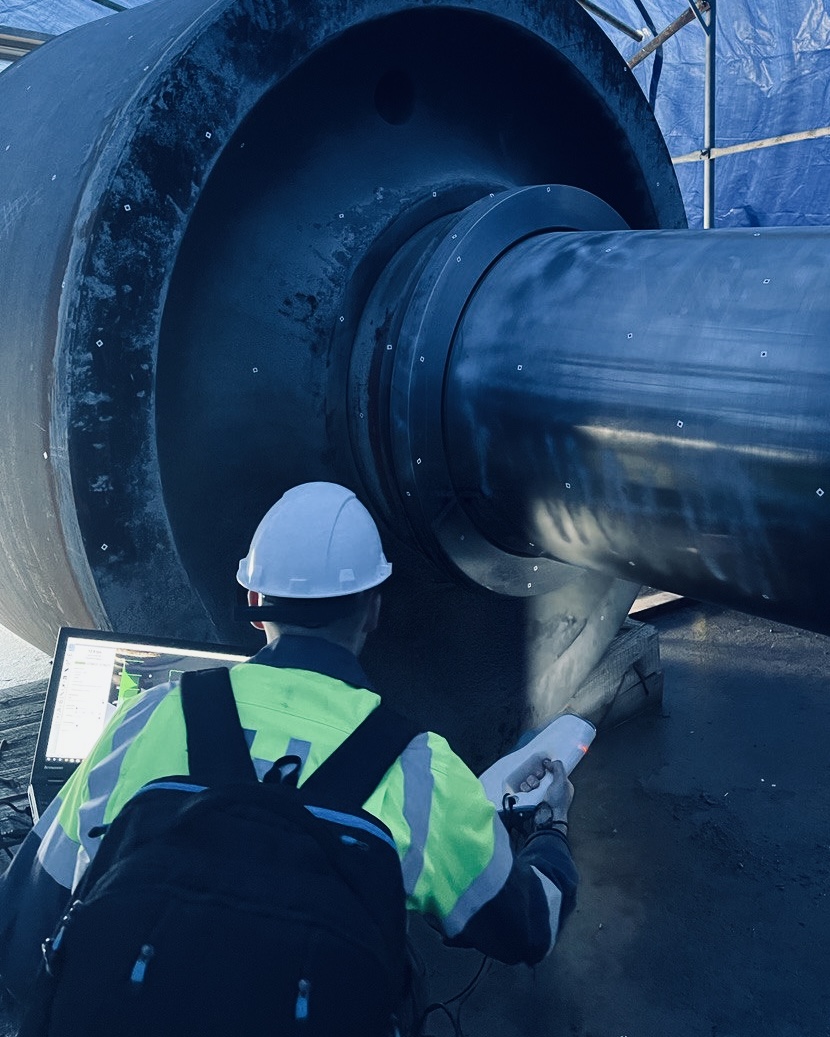

Реверс-инжиниринг с применением 3D-сканирвоания на объекте заказчика

Стоимость проекта 47500

Подробнее о проекте

Рукоять подъемного устройства

Реверс-инжиниринг узла (22 делали в составе)

Стоимость проекта 63800

Подробнее о проекте

Планетарный редуктор (29 деталей)

Реинжиниринг планетарного редуктора с 3D-сканированием

Стоимость проекта 219900

Подробнее о проекте

Исходные данные для оценки

Для оперативной и точной оценки работы необходимы следующие данные:

• Фото изделия с разных ракурсов, в том числе — в разобранном виде;
• Информация о количестве деталей и покупных частях;
• Максимальные габариты и ориентировочный вес;
• Название, сфера применения и функциональное назначение;
• Документация на изделие при наличии (взрыв-схемы, паспорт, руководство по эксплуатации);
• Отметьте имеется ли информация по материалам деталей или требуется проведение анализа.

Если у вас есть сборочный чертеж на оборудование или другая информация, есть возможность снять видео и в нем дать комментарии по изделию, то это все поможет нам в оценке. Направляйте всю имеющуюся у вас информацию, она не будет излишней.

Что влияет на стоимость обратного проектирования изделий

Оставить заявку

Заполните форму, чтобы наш менеджер связался с Вами и подробно проконсультировал

Спасибо, мы свяжемся с Вами в ближайшее время

Отправляя форму, Вы даете согласие на обработку персональных данных

Отправить заявку

Выполненные проекты

Ниже приведены выполненные нами проекты. С другими работами можно ознакомиться в портфолио.

3D сканирование элемента пантографа

Задача:

Разработать чертеж на деталь с внесением изменений в геометрию.

Исходные данные:

Деталь в наличии.

Выходные данные:

Чертеж на деталь, разработанную с учетом изменения геометрии.

Срок выполнения:

15 дней с учетом согласования и внесения правок.

Подробнее Рассчитать аналогичный проект

Арматура трубопроводная

Задача:

Построить 3D-модели элементов трубопроводной арматуры с последующим рендерингом для размещения изображений продукции в каталоге заказчика

Исходные данные:

Детали в наличии 71 шт.

Выходные данные:

3D-модели в редактируемом формате. Рендер деталей в стилистике компании клиента. Проекционные виды для отображения габаритных и присоединительных размеров

Срок выполнения:

15 рабочих дней с момента построения первой 3D-модели до утверждения последнего рендера.

Подробнее Рассчитать аналогичный проект

Барабан-мешалка

Задача:

Разработать комплект чертежей на изделие «Барабан-мешалка»

Исходные данные:

Изделия в наличии, данные анализа материала.

Выходные данные:

Комплект чертежей для производства в электронном виде.

Срок выполнения:

12 дней

Подробнее Рассчитать аналогичный проект

Бронедиски и вал

Задача:

Реверс-инжиниринг деталей: бронедиски и вал

Исходные данные:

Детали в наличии

Выходные данные:

Чертежи в формате PDF, 3D-модели в формате STP

Срок выполнения:

4 дня

Подробнее Рассчитать аналогичный проект

Вал смесительный

Задача:

3D-модель и чертеж на изделие «Вал смесительный» (2 шт).

Исходные данные:

Образцы изделий в наличии

Выходные данные:

3D-модели и чертежи для производства.

Срок выполнения:

10 дней.

Подробнее Рассчитать аналогичный проект

Валы

Задача:

Разработать чертежи для производства по изделиям в наличии.

Исходные данные:

Образец изделия в наличии.

Выходные данные:

Комплект чертежей в электронном виде.

Срок выполнения:

5 дней

Подробнее Рассчитать аналогичный проект

Ведро с отжимом

Задача:

Выполнить реверс-инжиниринг изделия Пластиковое ведро с отжимом

Исходные данные:

Образец в наличии

Выходные данные:

Конструкторская документация по ГОСТ и ISO в формате PDF, 3D-модели в формате STP

Срок выполнения:

8 рабочих дней

Подробнее Рассчитать аналогичный проект

Втулка главного двигателя судна

Задача:

Разработать чертеж на деталь «Втулка главного двигателя судна» по образцу

Исходные данные:

Образец (деталь) в наличии

Выходные данные:

Чертеж и 3D-модель в электронном виде

Срок выполнения:

10 дней

Подробнее Рассчитать аналогичный проект

Втулка с упорной резьбой

Задача:

Разработать чертёж для производства втулки, восстановить геометрию исходной детали.

Исходные данные:

Образец изношенной детали в наличии.

Выходные данные:

3D-модель и чертеж для изготовления.

Срок выполнения:

3 дня.

Подробнее Рассчитать аналогичный проект

Гидравлический блок

Задача:

Выполнить реверс гидравлического блока для дальнейшего изготовления

Исходные данные:

Образец изделия в наличии

Выходные данные:

3D-модель в формате STP, чертёж в формате PDF

Срок выполнения:

7 дней

Подробнее Рассчитать аналогичный проект

Детали гидравлической части насоса

Задача:

Получить 3Д-модели на деталей гидравлической части насоса

Исходные данные:

Образцы деталей в наличии: корпус, крышка, колесо

Выходные данные:

3D-модели в формате STEP

Срок выполнения:

10 дней

Подробнее Рассчитать аналогичный проект

Детали демпфера

Задача:

Разработать чертежи на детали демпфера

Исходные данные:

Детали в наличии

Выходные данные:

Чертежи в формате PDF, 3D-модели в формате STP

Срок выполнения:

8 дней

Подробнее Рассчитать аналогичный проект

Результат реверс-инжиниринга изделий

Результатом реверс-инжиниринга (обратного проектирования) будет документация для изготовления аналогичных изделий в составе:

• 3D-модель
• Спецификация - документ в табличном виде, в котором указаны все документы, входящие в состав КД.
• Сборочный чертеж – графическое представление конечного вида изделия и последовательность его сборки.
• Ведомость покупных изделий – перечень с указанием производителя, продавца, количества. Составляется, если есть покупные компоненты.
• Электрические, гидравлические и пневматические схемы – составляются, при наличии соответствующих систем.
• Деталировочные чертежи — чертежи на каждую деталь для её производства.

В состав КД дополнительно могут входить:

• Паспорт
• Руководство по эксплуатации
• Технические условия

Это полный комплект конструкторской документации. Первого блока будет достаточно для производства. Второй блок стоит добавить, когда необходимо выполнить поставку партии для заказчиков.

Если вам требуются еще какие-то документы, то мы готовы рассмотреть возможность их разработки. Сообщите об этом нашим менеджерам.

Формат файлов

Технические нюансы реверс-инжиниринга изделий

Качество образца

От качества образца зависит качество результата. Если присутствует износ или оно не работоспособно, об этом стоит предупредить и дать комментарии, где именно есть износ и дефект в оборудовании. Мы учтем это в работе и нивелируем эти моменты в чертежах для обеспечения работоспособности. Для проведения замеров стоит очистить от следов эксплуатации все поверхности.

Анализ материла

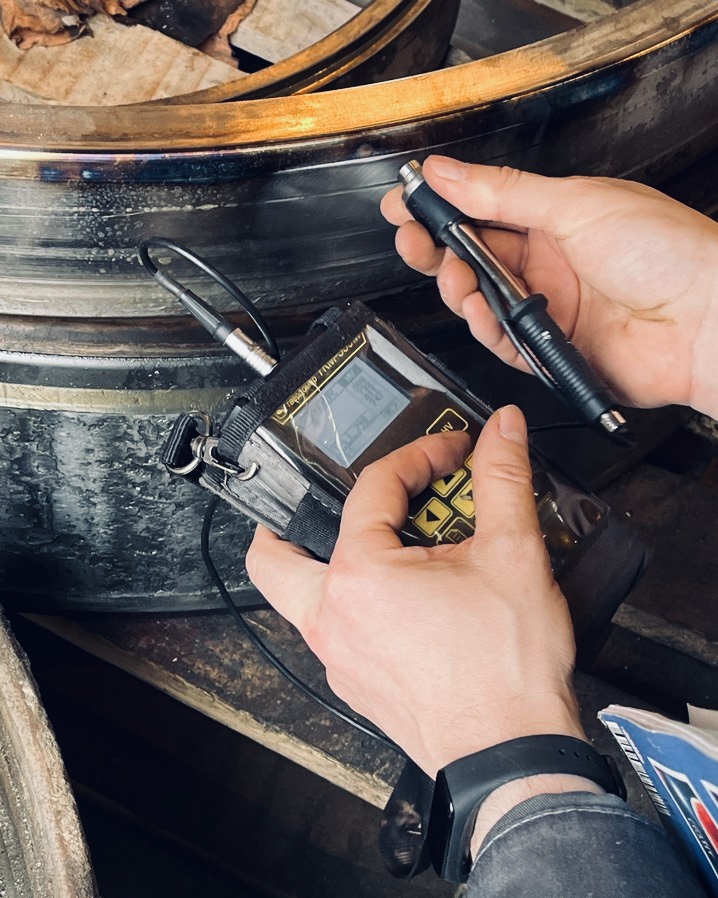

Не обязательно делать анализ на каждую деталь. Достаточно определить материал у нескольких типовых образцов. А замер твердости лучше проводить на всех деталях, так как у них может отличаться термообработка. Если бюджет ограничен — материалы можно подобрать экспертным методом, исходя из назначения и условий эксплуатации.

Разбор изделия

Для точного реверсивного инжиниринга обязательно нужно разобрать до деталей, чтобы получить полную информацию о местах и методах сборки. Исключение составляют сварные ы, где доступ ко всем частям обеспечен, есть доступ ко всем частям и ясен способ сборки - сварка.

Подбор покупных частей

В состав изделия могут входить покупные компоненты: разъемы, кабели, блоки питания, элементы гидравлики, штуцеры, клапаны и т.д. И часто требуется замена импортных компонентов на отечественные. Для этого проводится поиск и согласование замены. Важно понимать, что не всегда можно подобрать аналоги, полностью совпадающие по характеристикам, поэтому мы подбираем ближайший, исходя из требуемых технических характеристик.
