Лента Мебиуса

Задача:
Разработать 3д-модели и чертежи изделия – сувенира Ленты Мебиуса для изготовления партии.
Исходные данные:
Изделие в наличии, список доработок.
Выходные данные:
3D-модели в формате CAD-программы, чертежи в формате pdf.
Срок выполнения:
10 дней.

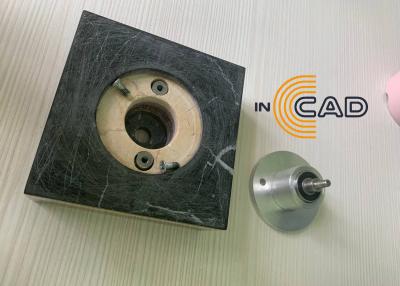

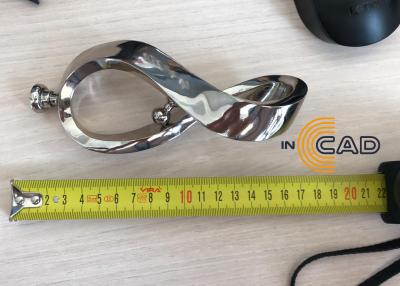

Для снятия размеров с основного элемента мы применили метод 3д-сканирования, так как деталь имеет переходные радиусы. Для остальных деталей использовался замер ручными инструментами.

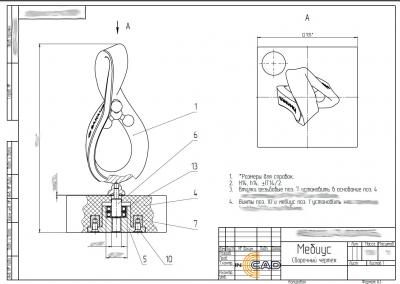

По результатам проведённых замеров были построены твердотельные 3д-модели всех деталей изделия и их сборки. При моделировании важно было учесть, что при производстве предоставленного нам образца, изготавливаемого в индивидуальном порядке, был допущен ряд недочётов (биение из-за неровно расположенной оси, не точно посаженные детали, выступающие из-за некачественной сборки), дефекты на поверхности (царапины, мелкие выемки), которые необходимо исключить. На основании полученных 3д-моделей конструктор разработал чертежи для производства в соответствии с требованиями ЕСКД.

Подробнее об услуге реверс-инжиниринга можно прочитать у нас на сайте.
