Гидравлический блок

Задача:
Выполнить реверс гидравлического блока для дальнейшего изготовления
Исходные данные:

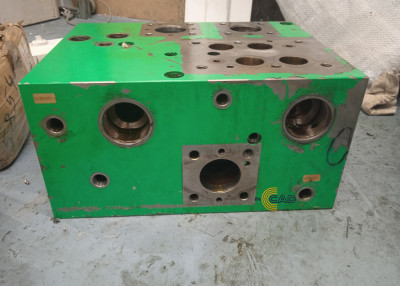

Образец изделия в наличии
Выходные данные:
3D-модель в формате STP, чертёж в формате PDF
Срок выполнения:
7 дней

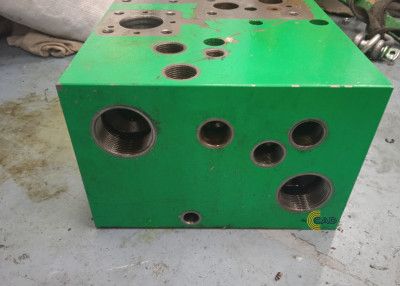

Гидравлический блок, предоставленный заказчиком, изготовлен отливкой металла в форму и дальнейшей фрезерной обработкой. Особенность изделия заключается в том, что оно имеет множество отверстий в конструкции – порядка 70  и тяжёлый вес при небольших габаритах (порядка 100 кг). Для точного определения и сверки размеров отверстий мы попросили также приложить к изделию ответные детали – клапаны.

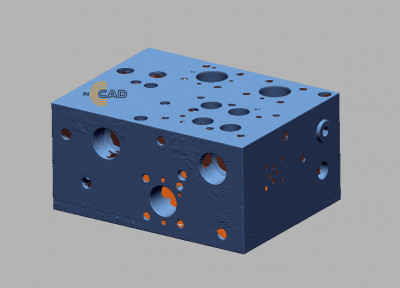

Для снятия размеров и взаимного расположения отверстий применено 3D сканирование.

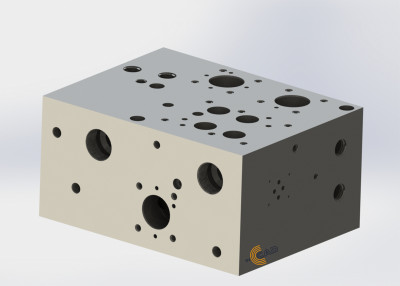

Для обработки результатов сканирования и построения 3D-модели потребовалось множество дополнительных ручных замеров из-за обилия отверстий. Отверстия в изделии различной формы и сложности: резьбовые, гладкие, со множеством диаметров по длине, различные по глубине. Помимо этого они определённым образом пересекаются между собой. Все особенности и размеры были учтены при построении 3D модели.

Не менее увлекательным был процесс изготовления чертежа. Чертёж получился достаточным, не избыточным, что важно в таком сложном изделии. Для этого потребовалось несколько проверок и переработок.

Для определения материала была проведена материаловедческая экспертиза и по компонентному составу выбран материал по ГОСТ, ближайший к исследуемому.

Результат выдан заказчику. Мы получили ценный опыт работы с подобным изделием.

Дополнительная информация об услуге реверс-инжиниринга на нашем сайте.
