Ванна для клея

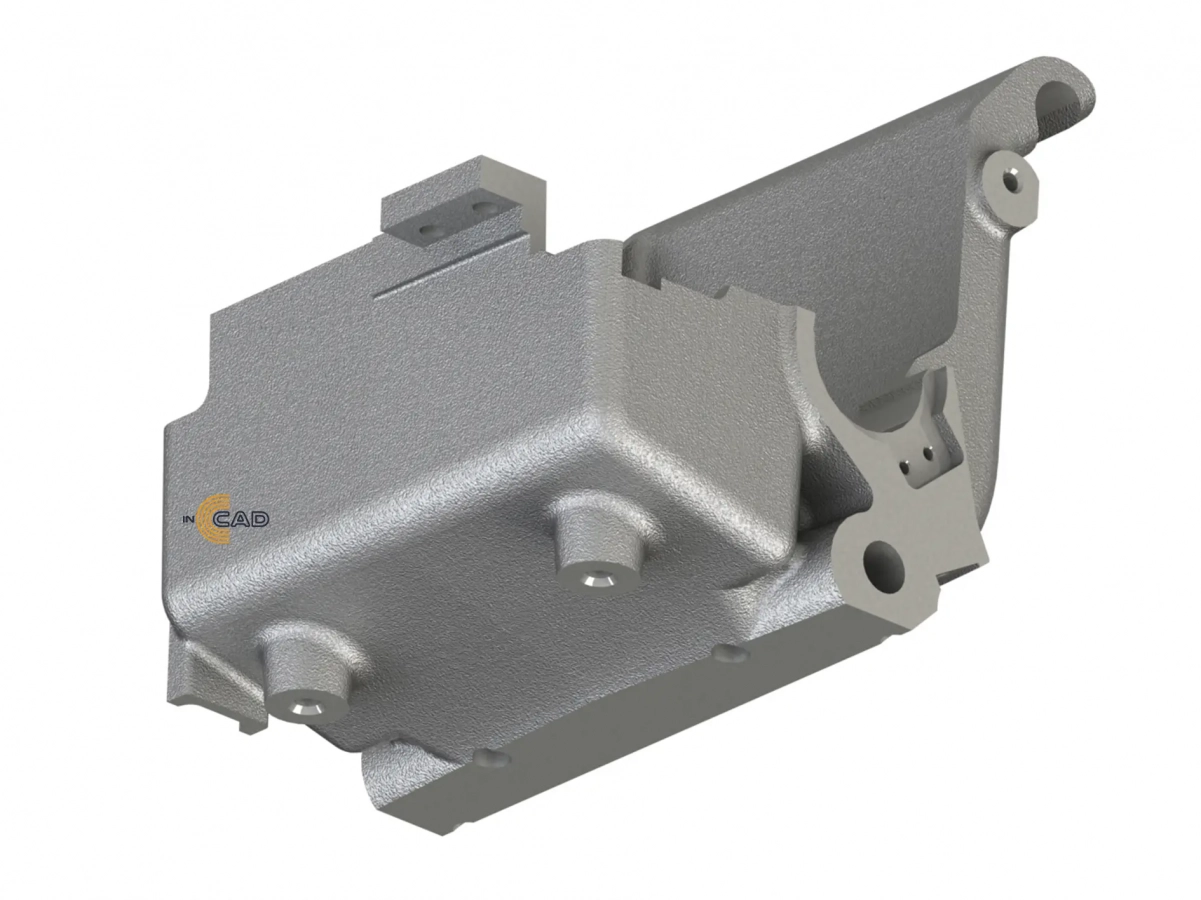

В этом проекте заказчик предоставил для реверс-инжиниринга деталь конвейера табачного производства. Деталь – это ванна для клея, в которую устанавливается клеевой ролик, который в свою очередь наносит клеевой слой на бумажную ленту. Деталь выполнена методом литья с механической обработкой в местах установки подшипников клеевого ролика, скребков и опорных площадок.

Обсудив с заказчиком дальнейшие планы по этой детали, остановились на повторе конструкции детали под технологию литья. Для повторения геометрии детали и получения полных данных по размерам провели 3D сканирование. На основании результатов сканирования приступили к отстройке твердотельной 3D модели. Деталь была изготовлена с отклонениями, поэтому в процессе отстройки согласовали с заказчиками посадочные места и их размеры, чтобы обеспечить собираемость в узле применения. По согласованной 3D модели выпустили чертеж для изготовления по ГОСТ с указанием требований к отливке и обработке рабочих поверхностей. Заказчику направили файлы в универсальных форматах: STEP, PDF.
