Шестерня с барабана

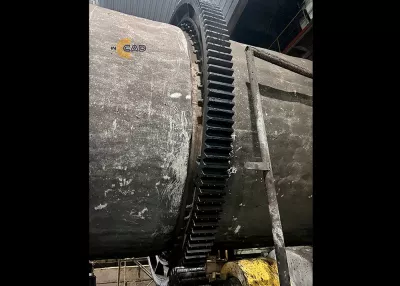

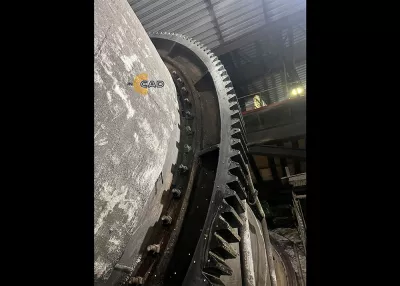

Для выполнения этого заказа мы направились в Тамбовскую область. В этом проекте были согласованы для заказчика самые нетиповые условия для проведения нашей работы. Основным из условий для выполнения сканирования является демонтаж деталей с оборудования. Но в этом случае производственный процесс и габариты колеса (более 4м) не позволяли выполнить это в допустимые сроки. Так как у заказчика был старый ориентировочный чертеж на деталь, мы согласовали проведение работ в установленном положении, потому что недостающие данные могли взять оттуда.

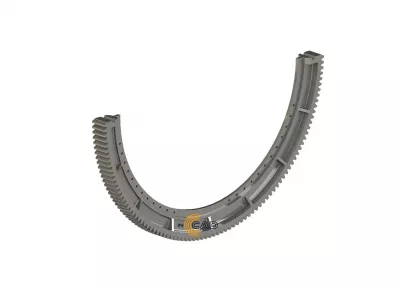

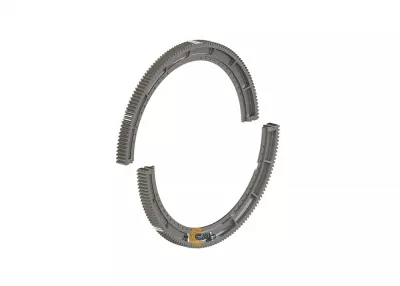

Зубчатое колесо состояло из двух одинаковых половин, поэтому мы работали с одной. Её габарит составлял 4,5 метра в диаметре.

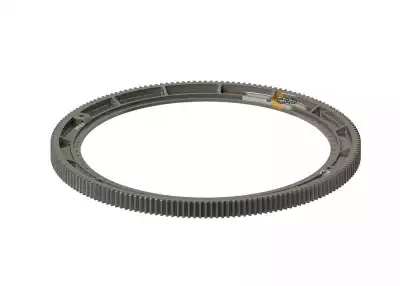

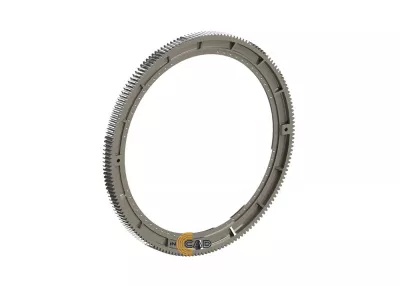

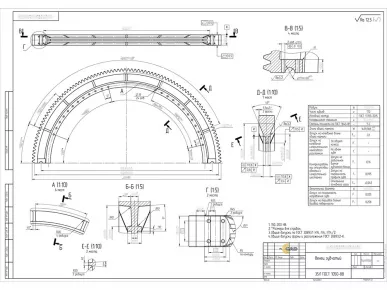

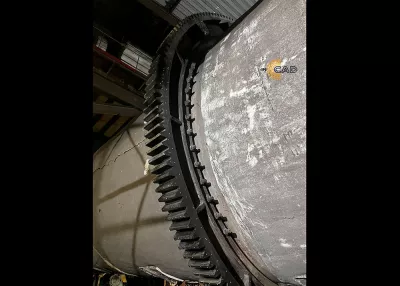

На объекте заказчика мы отсканировали колесо, далее по результатам сканирования отстроили твердотельную модель., подобрали стандарт зацепления и выпустили чертеж.
