Рабочее колесо (импеллер) насоса

В рамках задачи по реверс- инжинирингу к нам регулярно поступают заказы на разработку конструкторской документации на рабочие колёса насосов. Это активный гидродинамический орган, лопасти которого формируют поток жидкости, и любое отклонение от расчётной формы может привести к росту гидравлических потерь, снижению напора, появлению вихревых зон и локальной кавитации. Поэтому важно выполнить не просто сканирование, а учесть функциональность конструкции и способ изготовления.

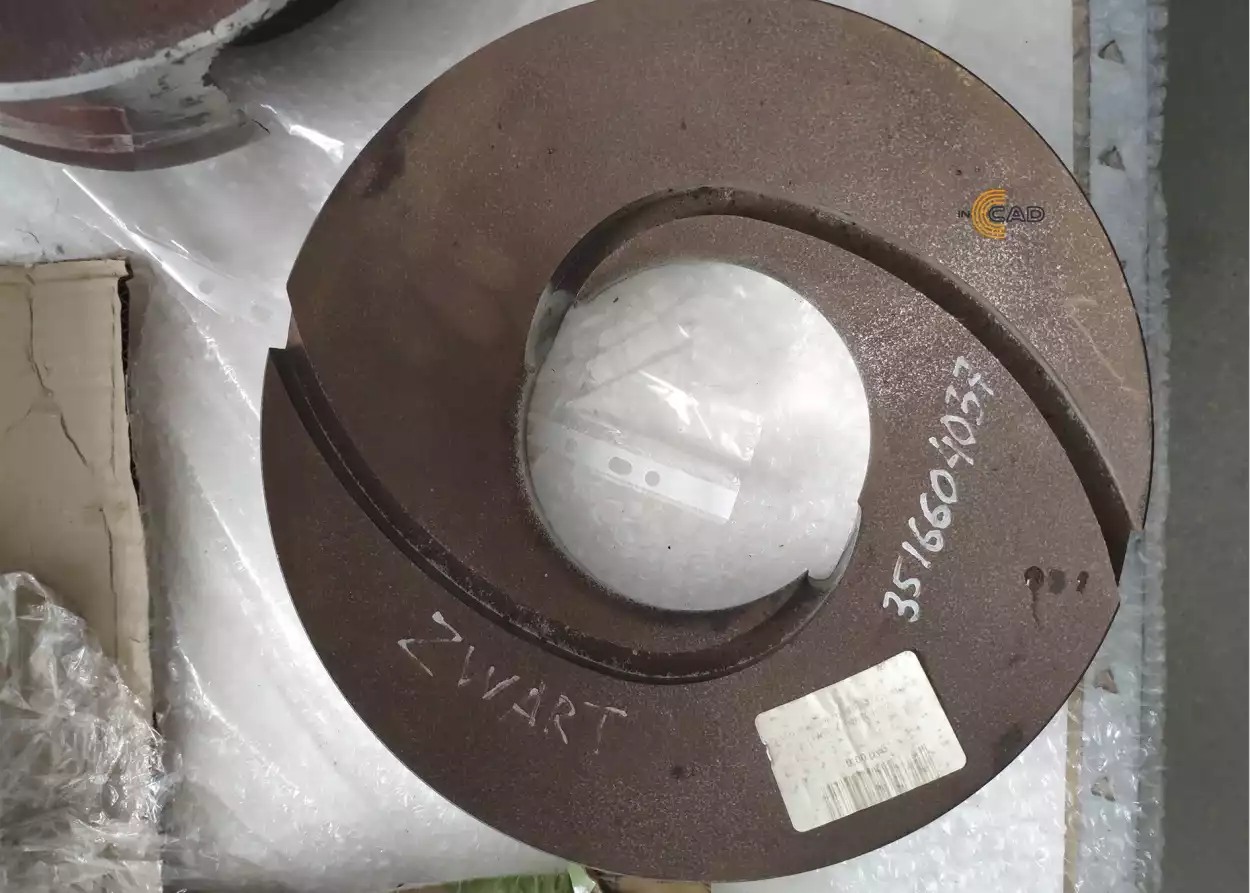

Для проведения работ заказчик предоставил нам образец детали, а в результате хотел получить чертежи для изготовления.

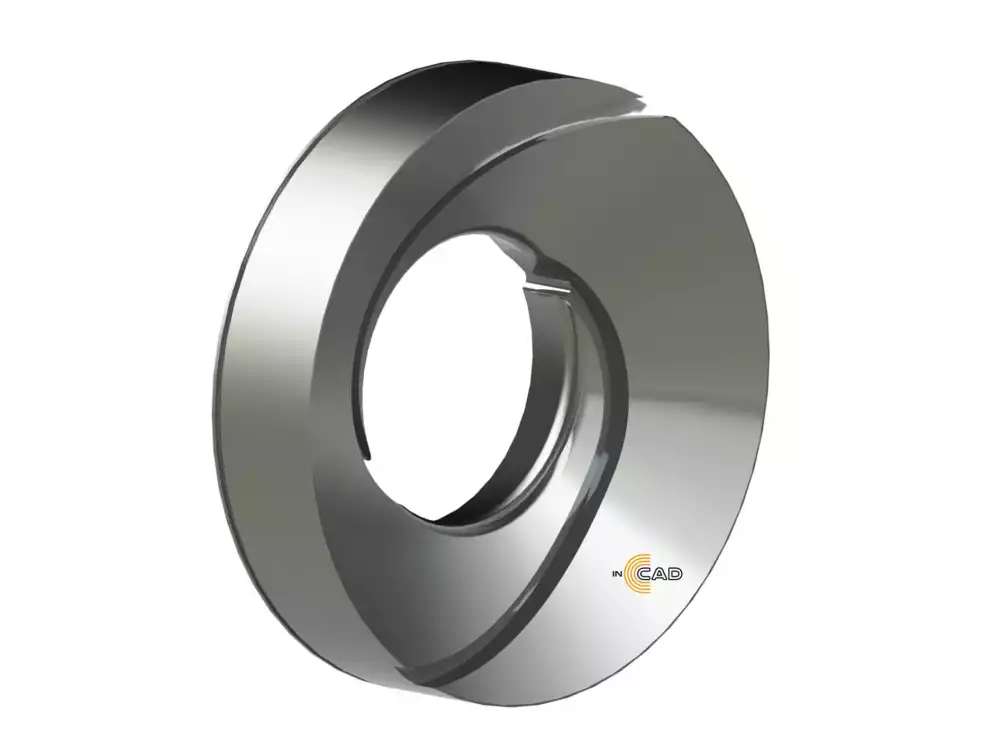

Мы выполнили 3D-сканирование детали и при отстройке модели по материалам сканирования получили отклонения, которые были связаны со способом изготовления – литьём. Учли, что литьё было выполнено довольно грубо и не стали полностью загонять профили колёс в зеленую зону карты отклонений, чтобы не повторить дефекты литья. Также при построении 3D-модели не стали повторять другие вспомогательные технологические элементы (например, пазы для балансировки).

После согласования 3Д-модели с заказчиком разработали чертеж по ГОСТ для изготовления. В дальнейшем для этого заказчика мы выполнили ещё несколько проектов на аналогичные колеса.
