Пластины рафинёра

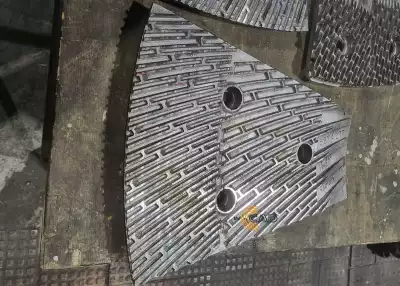

В этом проекте нам необходимо было выполнить 3D-сканирование пластины (сегмента) рафинёра и высокоточную отстройку твердотельной 3D-модели. Это быстроизнашиваемая деталь, работающая в оборудовании для целлюлозно-бумажных комбинатов.

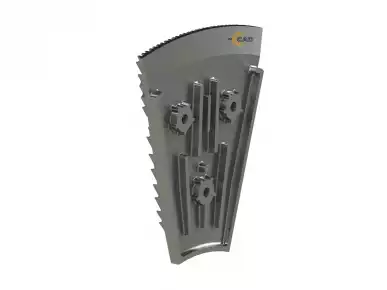

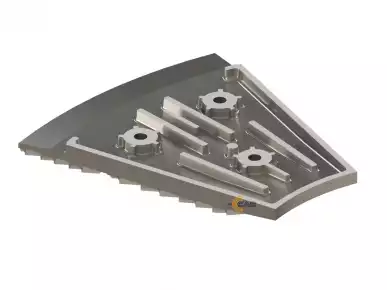

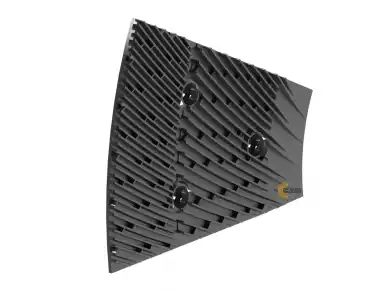

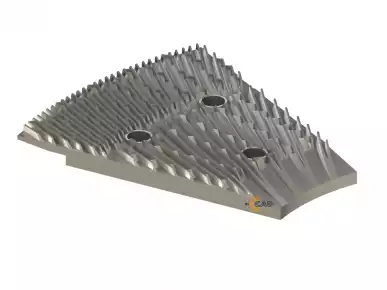

Так как деталь литая и на ней есть обработанные поверхности, точность отстройки на разных элементах допускается разная. И именно обработанные части (канавки) требовали высокого уровня отстройки. На этапе моделирования мы постепенно согласовывали с заказчиком элементы и точность отстройки. Хотя это занимало больше времени, чем обычно, но позволило прийти к необходимому результату без большого количества итераций и правок. В результате работы заказчику выдана твердотельная модель пластины (сегмента) рафинёра в формате STP.
