Пластиковый корпус

К нам обратился заказчик с задачей сделать 3D-модель корпуса для последующей 3D-печати.

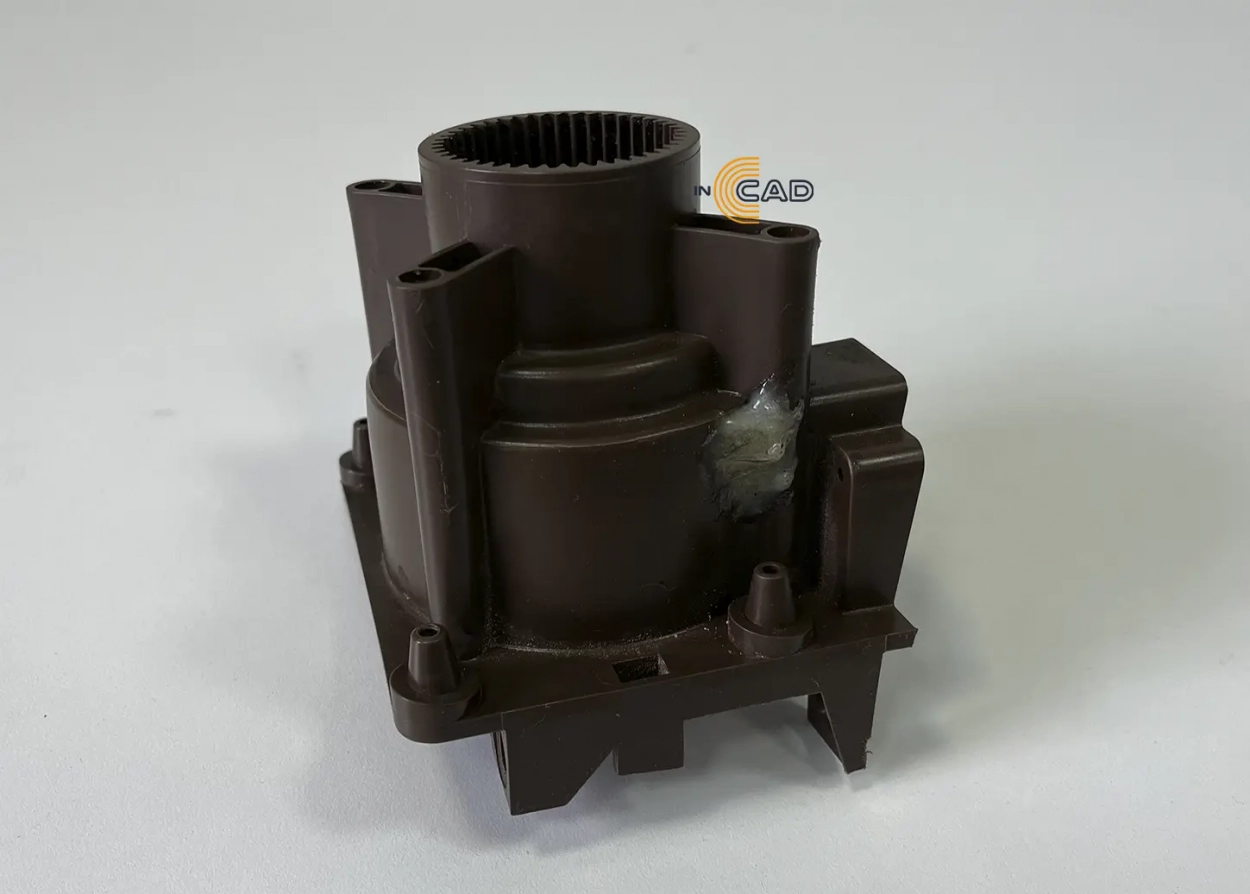

Сам корпус является частью кофемашины в узле измельчения зерна. Со временем он пришел в негодность, из-за постоянного абразивного потока корпус протерся в месте контакта. Несколько раз заказчик пытался восстанавливать изношенное место подручными средствами, на фото видны следы клея. Но после каждого вмешательства корпус находился в работоспособном состоянии все меньше времени, поэтому заказчик принял решение воспроизвести корпус методом 3D печати.

Так как в корпусе много элементов и он встает в уже готовое изделие, измерения проводились с помощью 3D-сканирования, чтобы обеспечить гарантию собираемости и в точности повторить геометрию.

После сканирования мы запросили у заказчика ответную деталь с резьбой, так как полную информацию по шагу и витку при сканировании получить не удалось, захватывалась только одна сторона витка. Для того чтобы не промахнуться, мы провели замеры резьбы на ответной детали и отстроили резьбу на корпусе.

По результатам сканирования мы отстроили полную твердотельную модель со всеми элементами и передали модель заказчику, он напечатал корпус и продолжает пользоваться кофемашиной.
