Оформление КД по ГОСТ

В данном проекте Заказчик обратился с просьбой переоформить имеющиеся у него чертежи в соответствии с нормами ЕСКД.

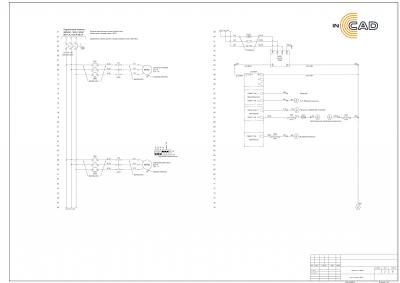

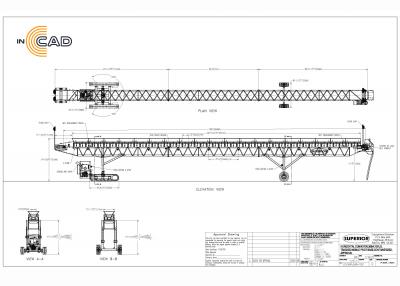

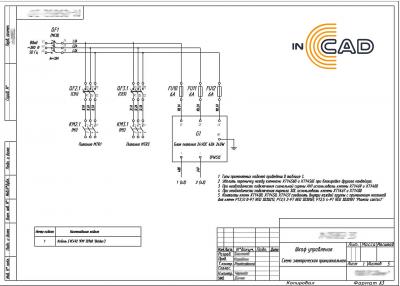

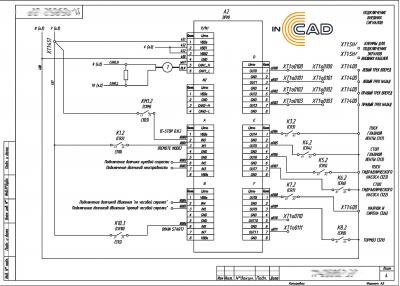

В качестве исходных данных были предоставлены габаритный чертеж и электрическая схема, оформленные по европейским стандартам. Если габаритный чертеж требовал только векторизации и оформления чертежа по ГОСТ, то электрическая схема требовала полной переработки. Электрическая схема европейского оформления по нормам ЕСКД должна была быть разбита на 3 документа: схема электрическая принципиальная (Э3), перечень элементов (ПЭ3), габаритный чертеж шкафа управления (ГЧ). Что, собственно, мы и сделали.

По итогу работы Заказчику предоставлены чертежи в составе: ГЧ изделия, Э3, ПЭ3, ГЧ шкафа управления.

В ходе сдачи работы были замечания со стороны Заказчика, которые незамедлительно устранялись. Дополнительно учитывались не оговоренные ранее пожелания. Работа сдана успешно.

Дополнительная информация об услуге разработка конструкторской документации на нашем сайте.
