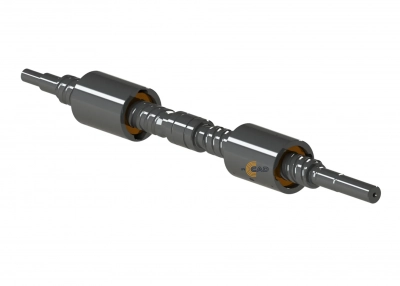

Механизм отрезания горячей капли

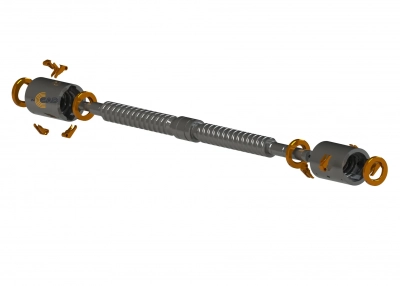

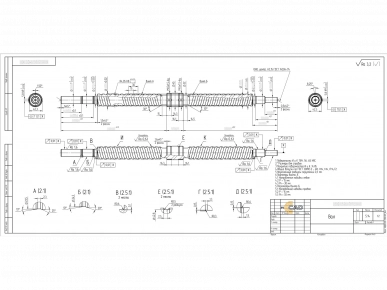

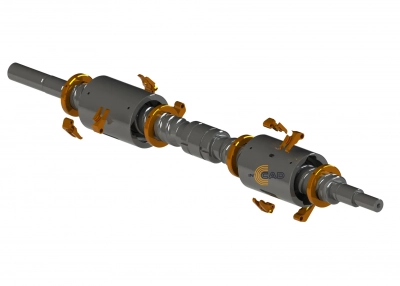

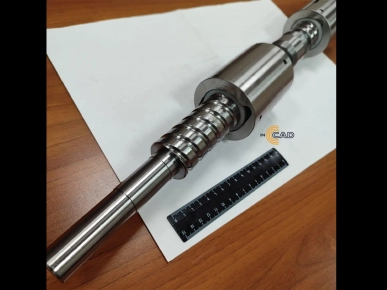

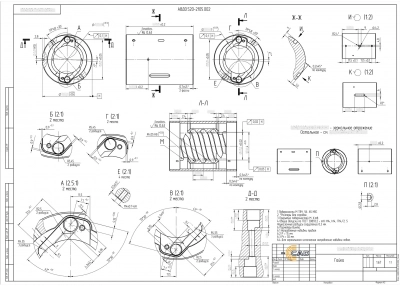

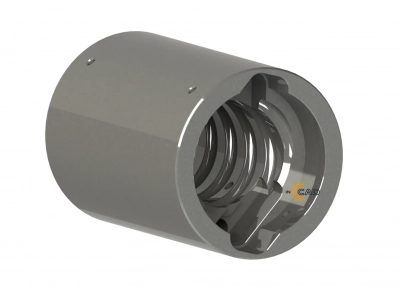

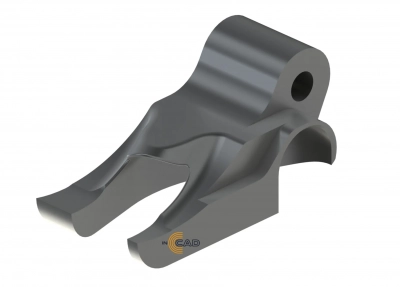

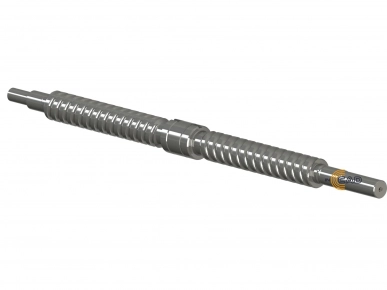

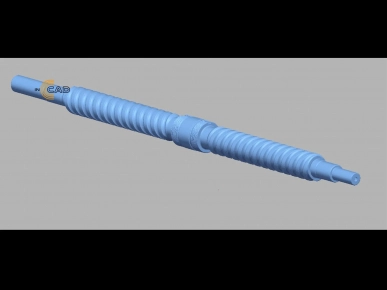

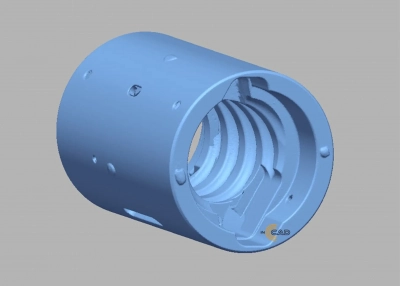

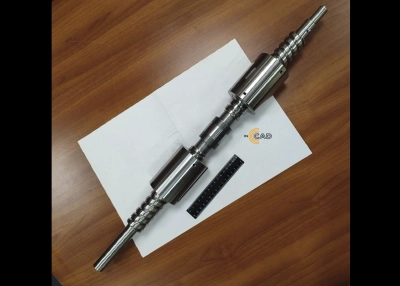

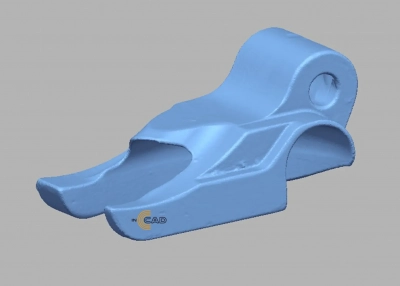

В данном проекте нам предстояло выполнить реверс-инжиниринг шарико-винтовой передачи. Механизм ШВП применяется в узле отрезания горячей капли на производстве стеклянной тары. Заказчик предоставил ШВП в сборе, для сохранения полной информации по узлу. В ходе разбора в изделии оказались стандартные винт и гайка, а также «пятки» и кольца. Последние элементы нужны для установки шариков, чтобы их можно было установить в канале и зафиксировать, ограничить внутри узла. Первым этапом мы провели 3D сканирование каждой детали, винта, гайки, «пятки» и кольца. На основании полученных данных сканирования отстроили предварительные 3D модели. Предварительные, так как гайка, кольца и «пятки» имеют единую винтовую траекторию в сборке, этот параметр дорабатывался в сборочной модели. После окончательной проработки твердотельных 3D моделей мы выпустили чертежи на детали. Важно было учесть и корректно проставить все допуски и требования к траектории винта.
