Корпус гидроцилиндра

Это повторное обращение заказчика. В этой задаче нам нужно было разработать чертежи на узел «корпус гидропривода» по образцу.

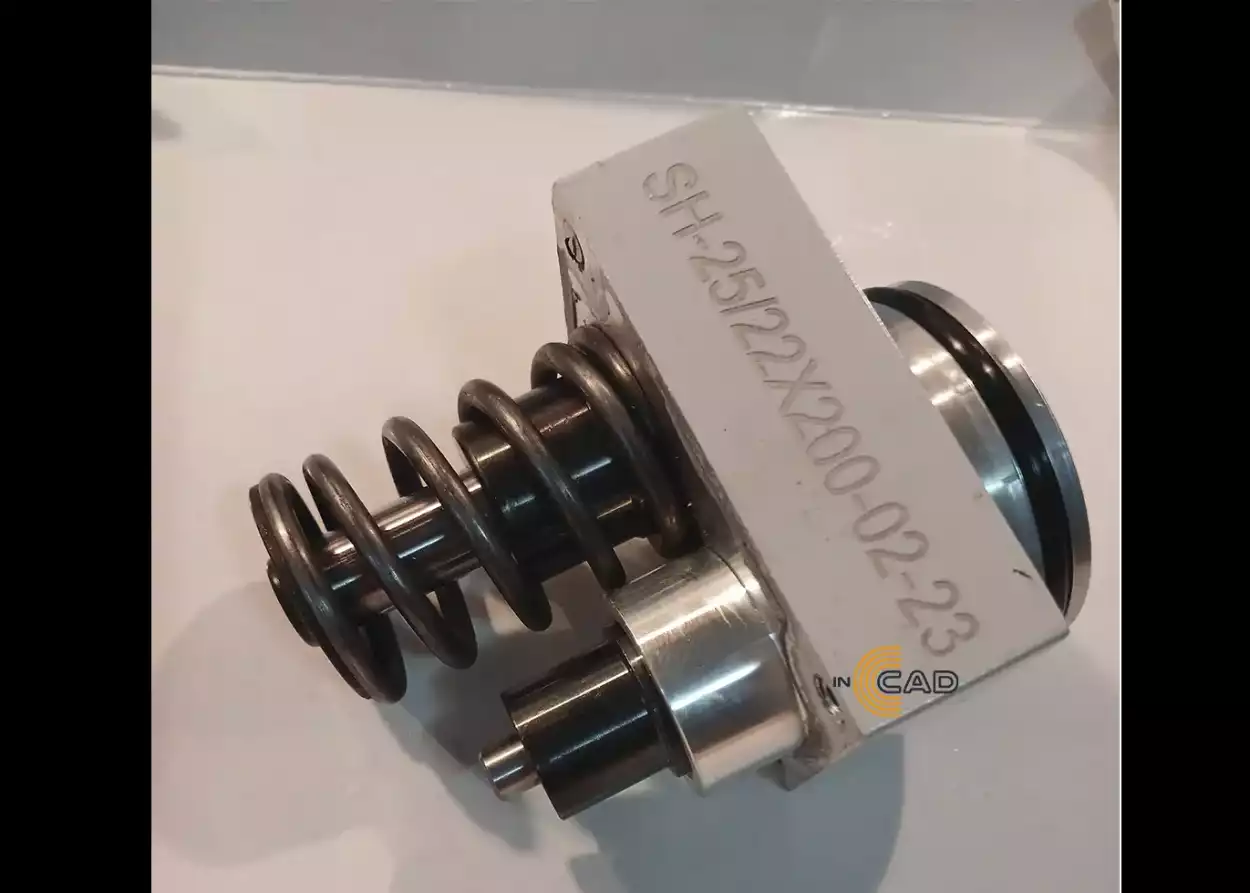

В качестве образца заказчик предоставил собранный узел и основную деталь корпуса в разрезанном виде для проведения замеров отверстий.

С помощью ручного измерительного инструмента мы сняли размеры и по ним построили твердотельные модели.

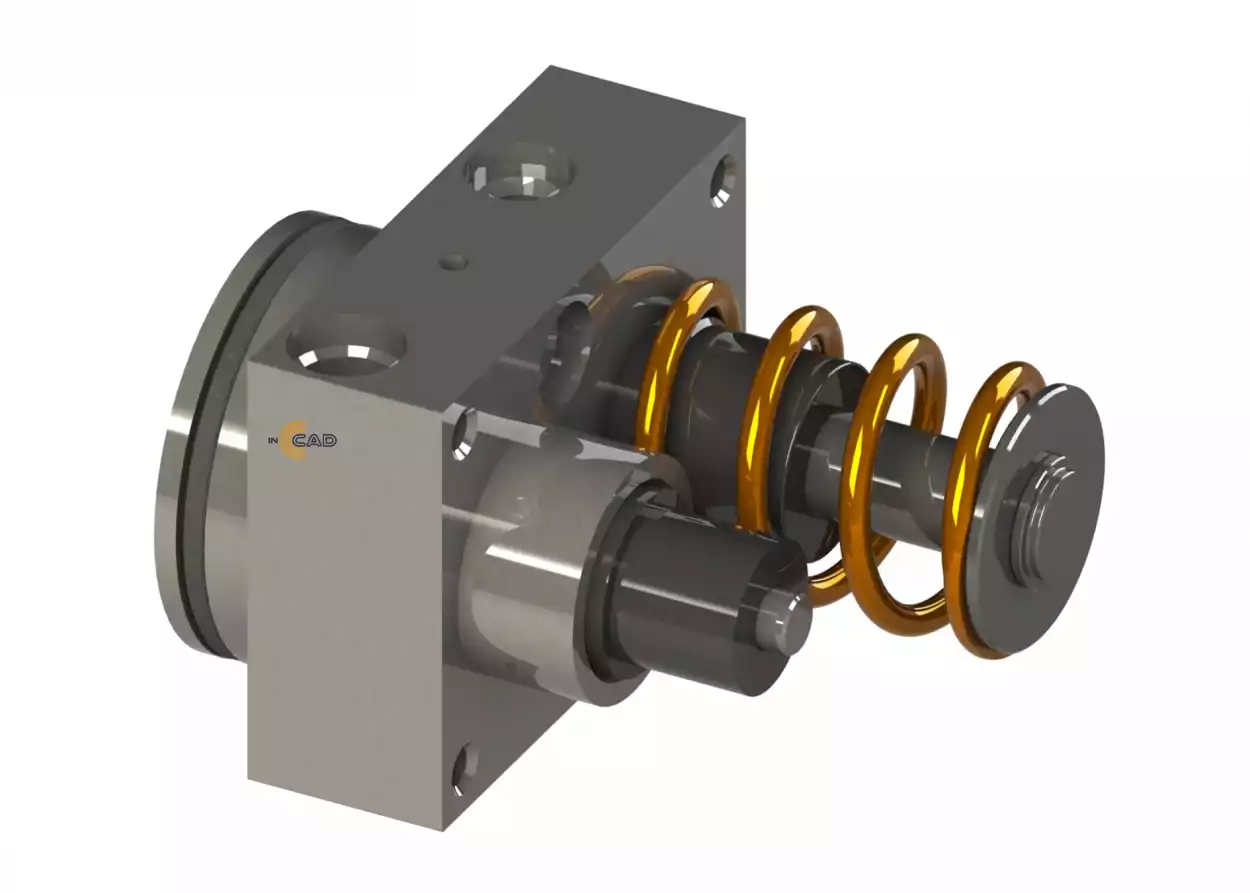

На каждую деталь была отстроена 3D-модель, из них собрана сборочная 3Д-модель — проверили собираемость узла.

На основании 3D-моделей мы разработали деталировочный и сборочный чертежи для производства.
