Фильера экструдера

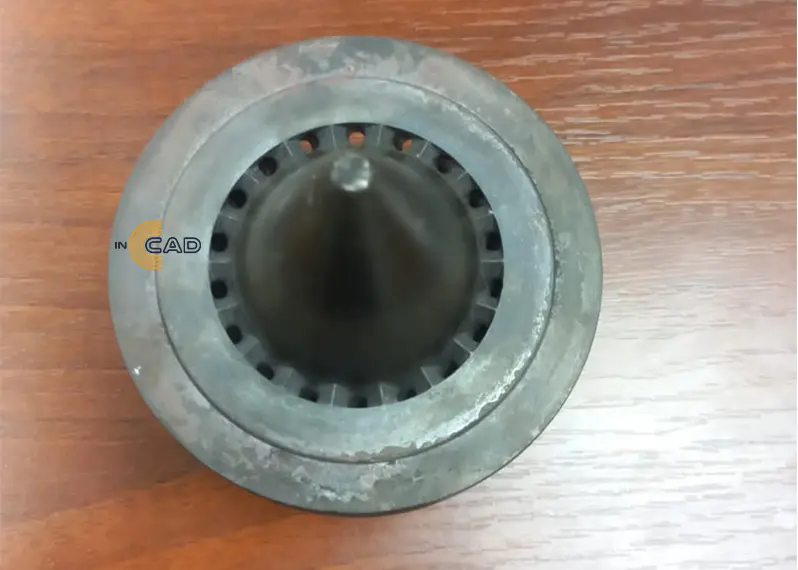

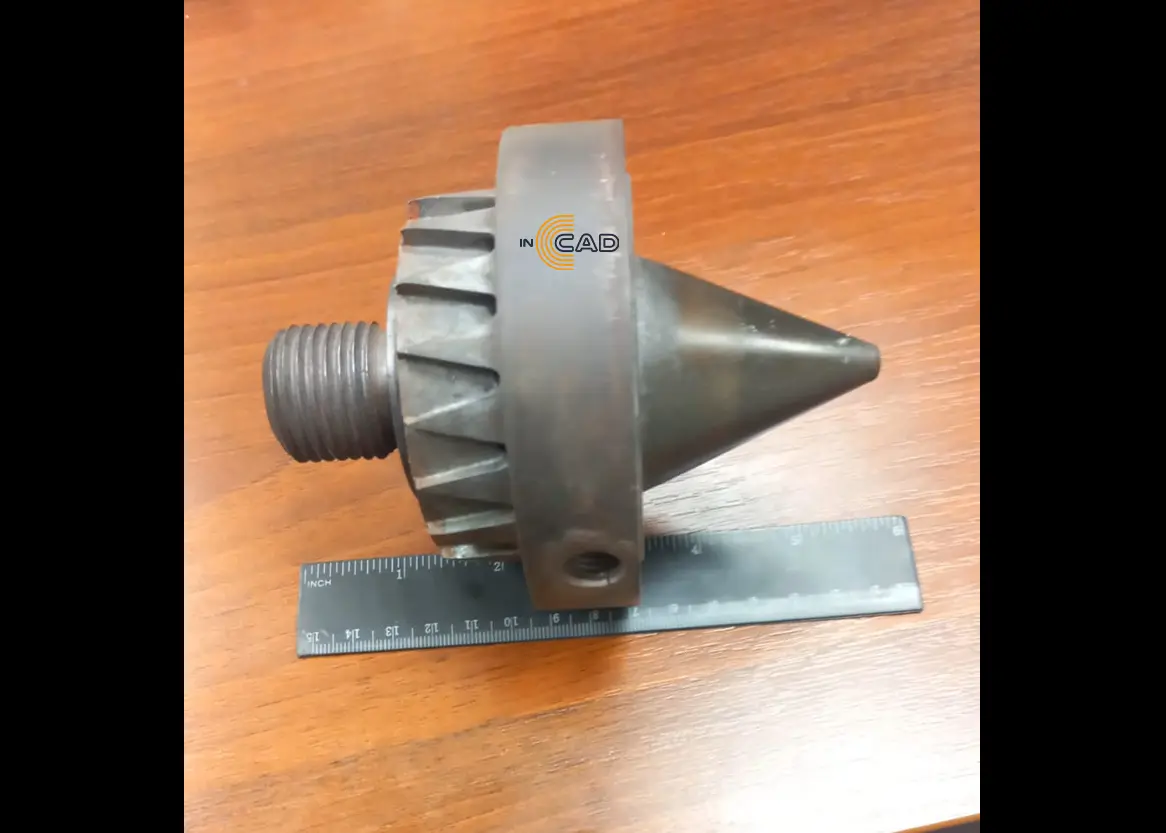

Для разработки чертежа заказчик предоставил в качестве образца фильеру для экструдера, работающего с полимерными материалами. Перед нами стояла задача выпустить чертеж для изготовления фильеры и установки ее на линию.

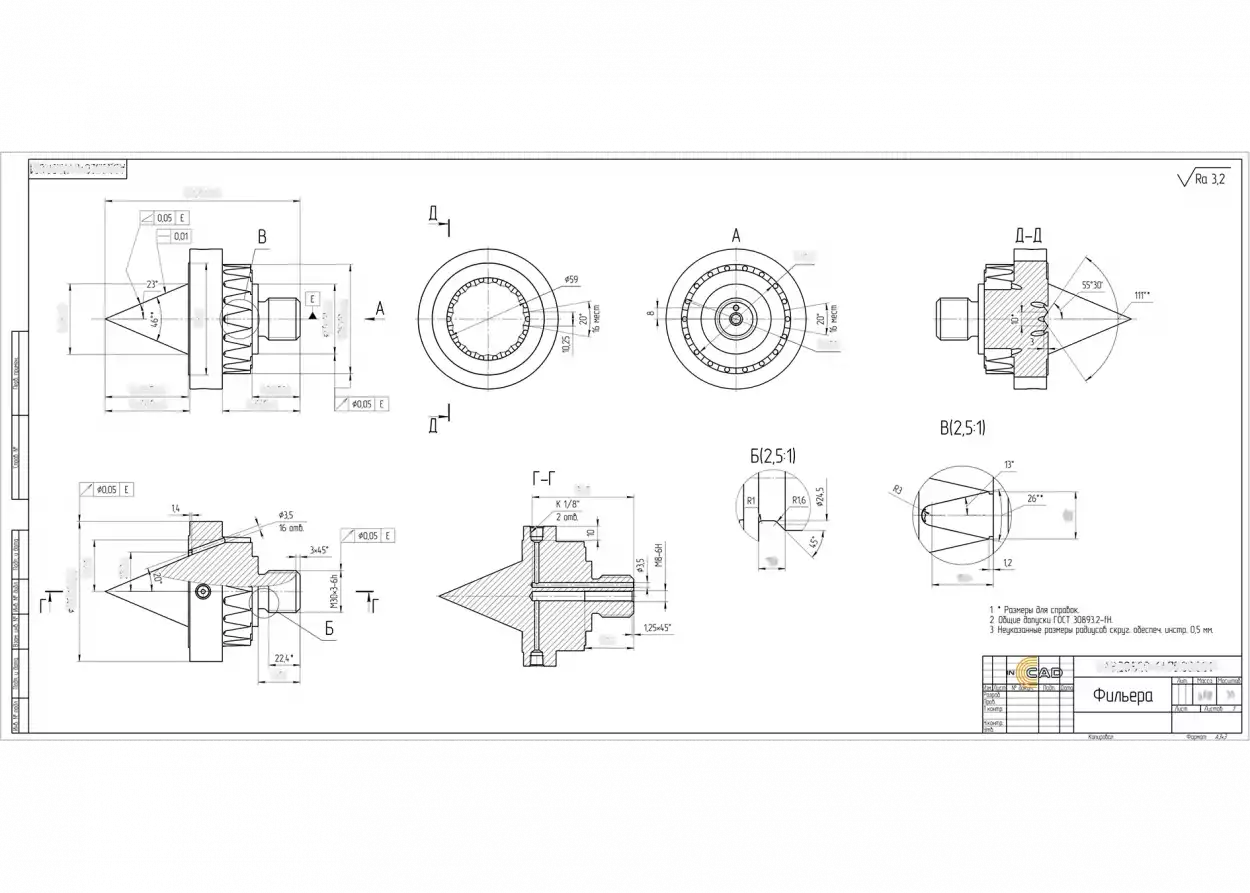

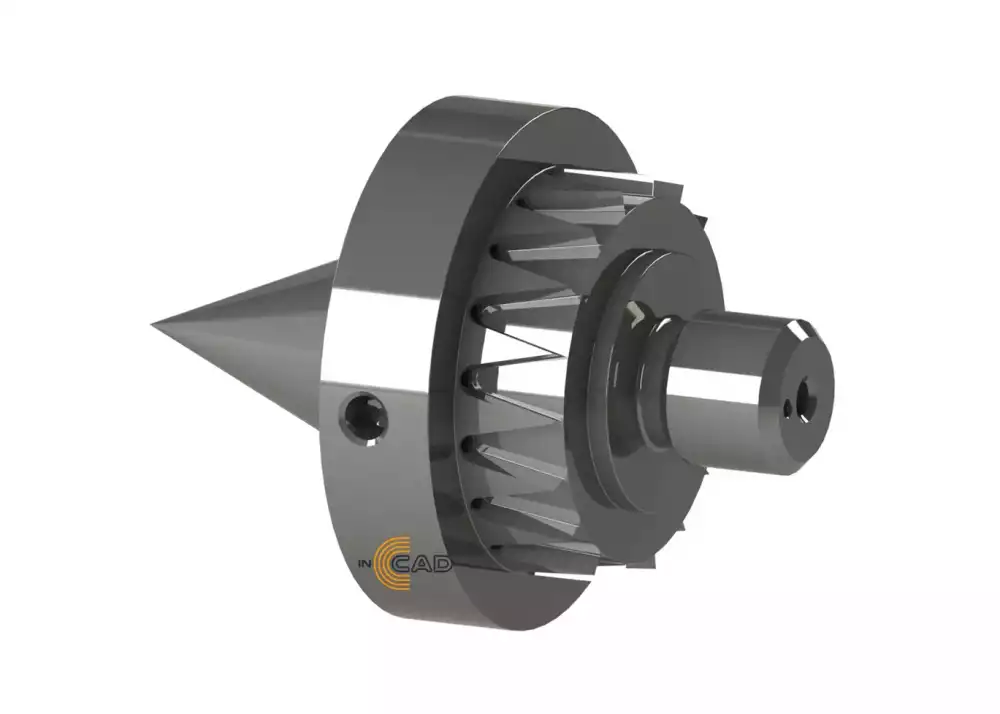

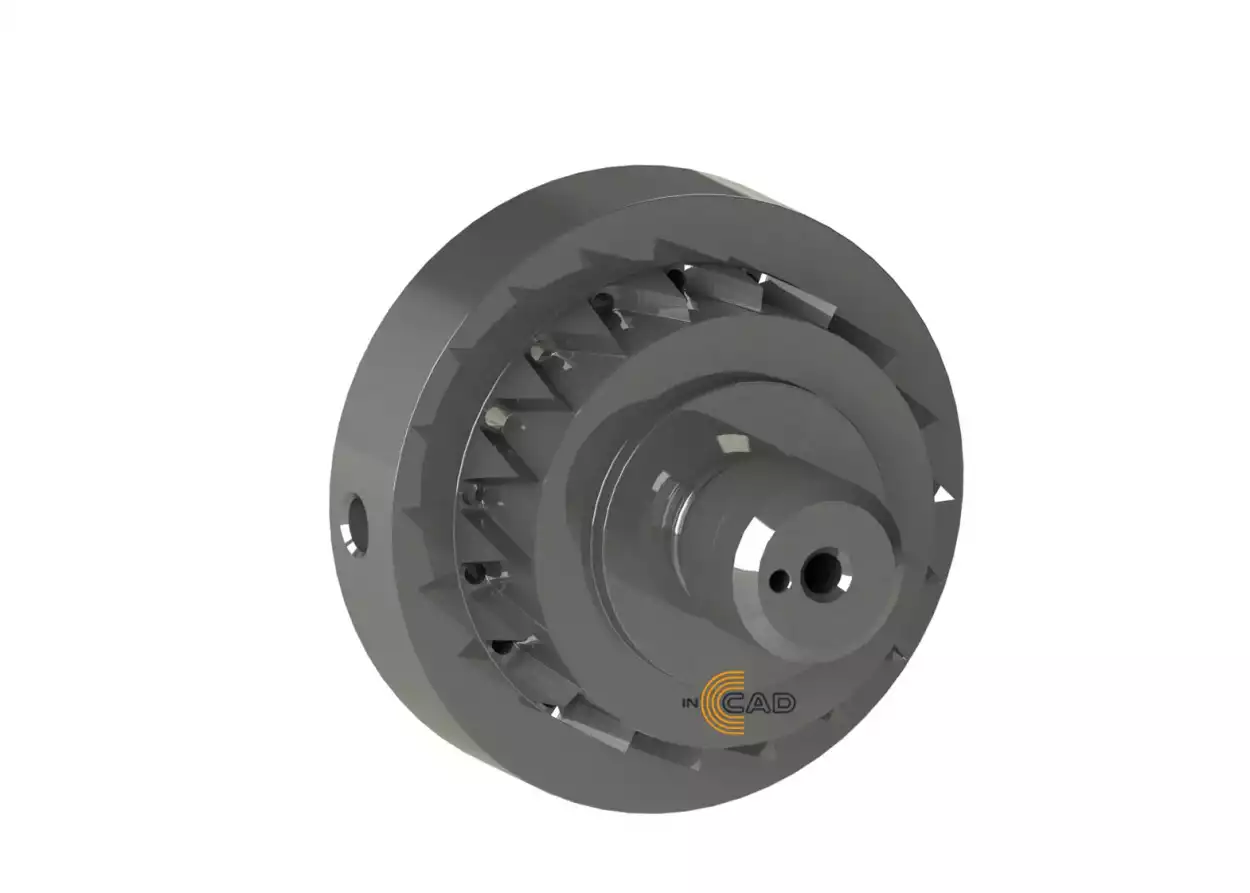

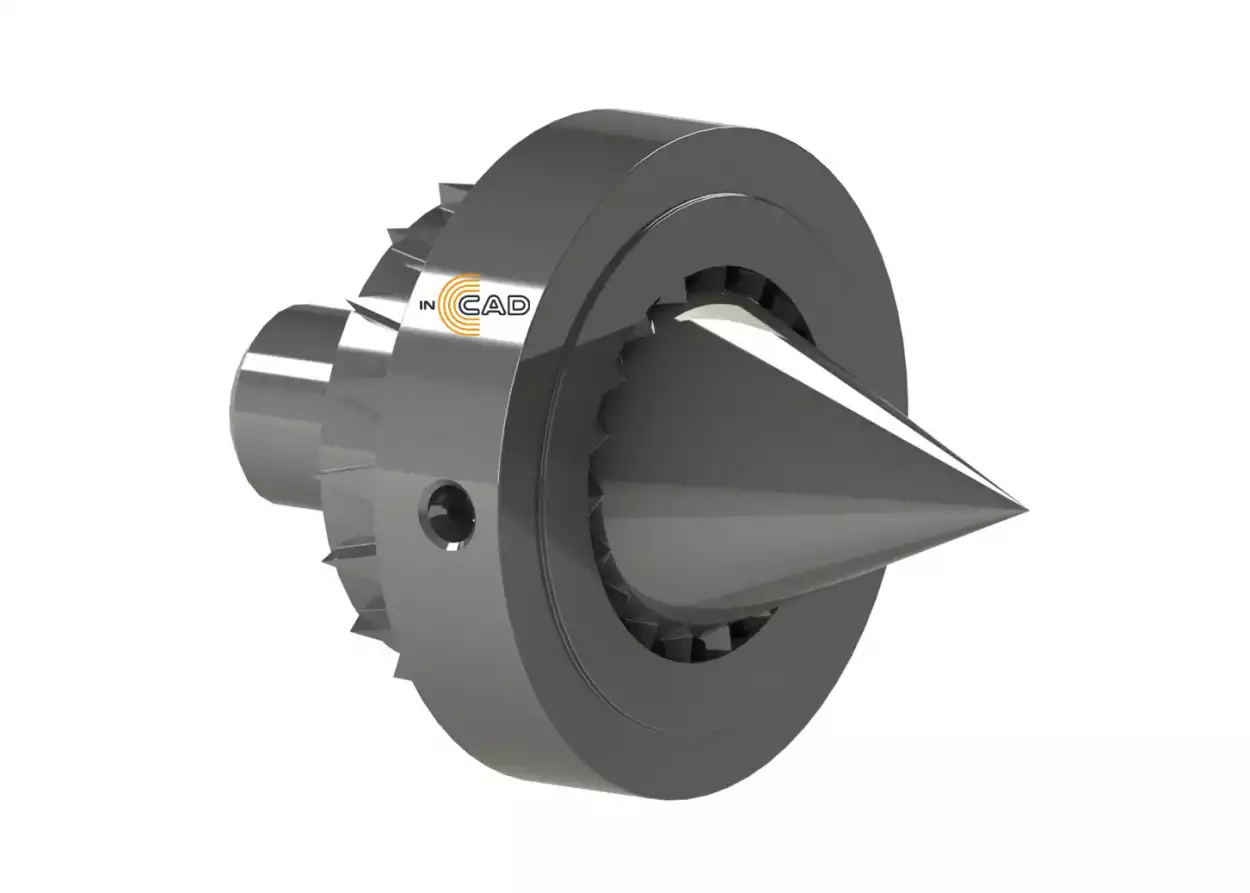

Так как деталь имеет конусную часть для обеспечения точности замеров было принято проводить измерения с помощью 3D-сканирования. По результатам сканирования мы отстроили твердотельную 3D-модель и на основании нее выпустили чертеж.

Проверили его и согласовали с заказчиком.
