Долото

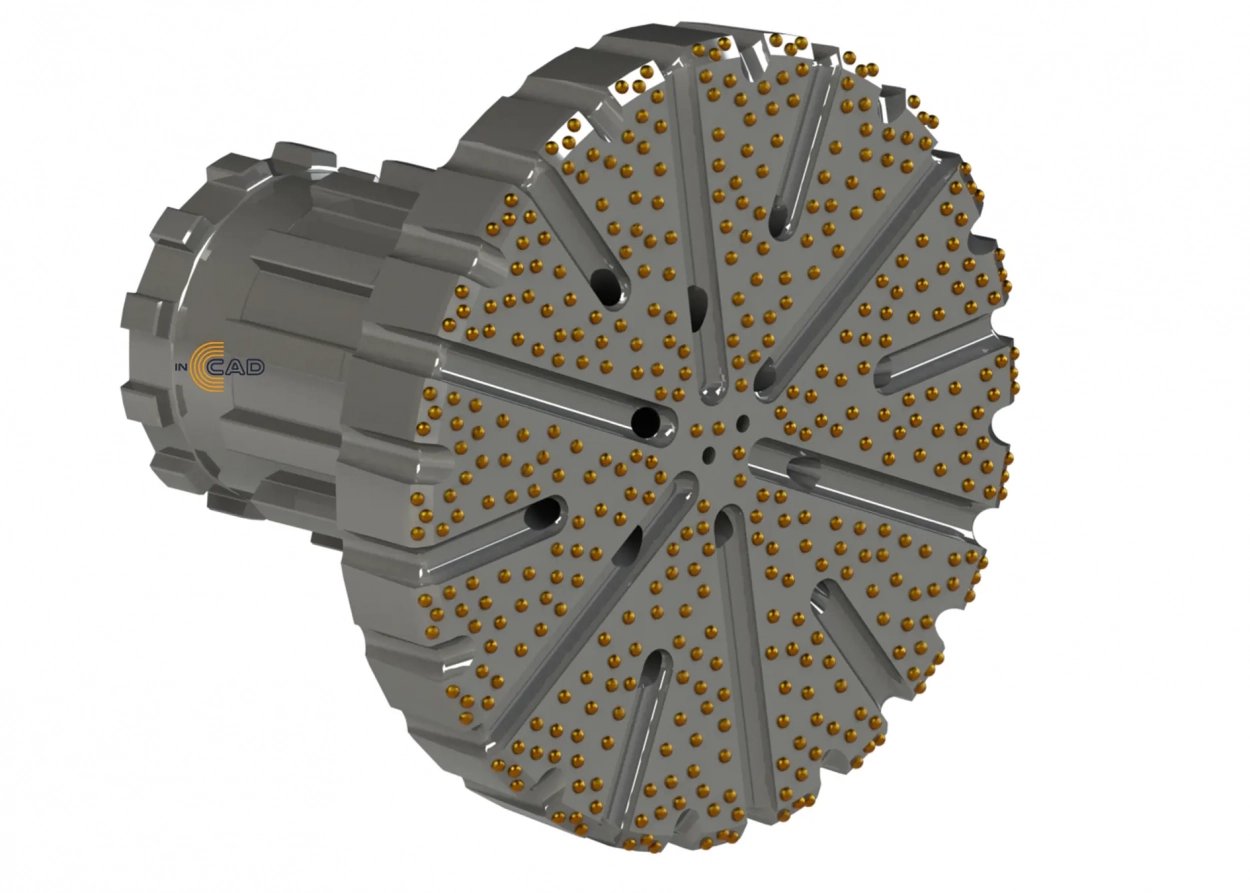

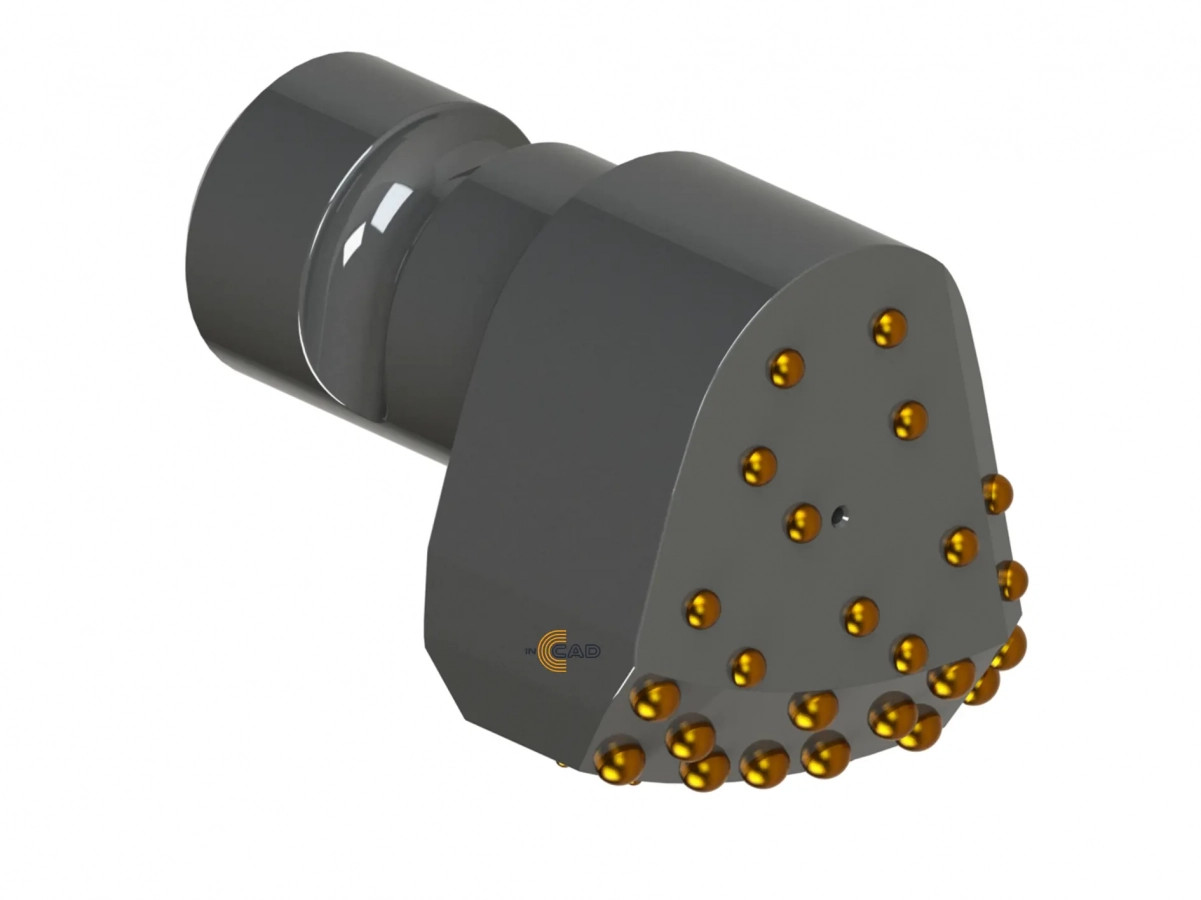

В данном проекте заказчик пришел с задачей разработки чертежей для изготовления по образцам изделий. Объектами реверс-инжиниринга были коронка-долото для пневмоударника и раздвижное долото. Они предназначены для бурения и одновременной усадки труб.

Особенностью данных образцов были их габариты, по длине и диаметру они превышали 1 метр, а вес составлял несколько тонн. Для изделий таких габаритов мы применяем выездное 3D-сканирование на площадке заказчика, что и было выполнено в этом проекте. Заказчик на объекте обеспечил кантовку и переворот образцов, а также разбор одного долота, так как оно было сборочной единицей.

На объекте заказчика мы провели сканирование и контрольные замеры с основного элемента, башмаков пластин и вставок, получили информацию по сборке и условиям работы. На рабочей поверхности есть зубцы, они выполнены из твердосплавного материала и запрессованы в основной элемент и башмаки. Для того чтобы получить полную информацию по геометрии зубцов, заказчик разрезал один из образцов. В разрезе стало видно, что зуб запрессован на медную подложку.

Как говорили ранее, на рабочей поверхности долота имеются запрессованные зубцы. В одном изделии их было 372 штуки, во втором ещё больше. Размещались на поверхности они сегметно (6 сегментов), поэтому мы ввели систему координат на сегмент для обозначения центров отверстий под зубцы с указанием диаметра и угла. В процессе разработки чертежей мы вернулись к диалогу с заказчиком об условиях работы и значениях ударной нагрузки при работе, чтобы согласовать посадку зубцов.

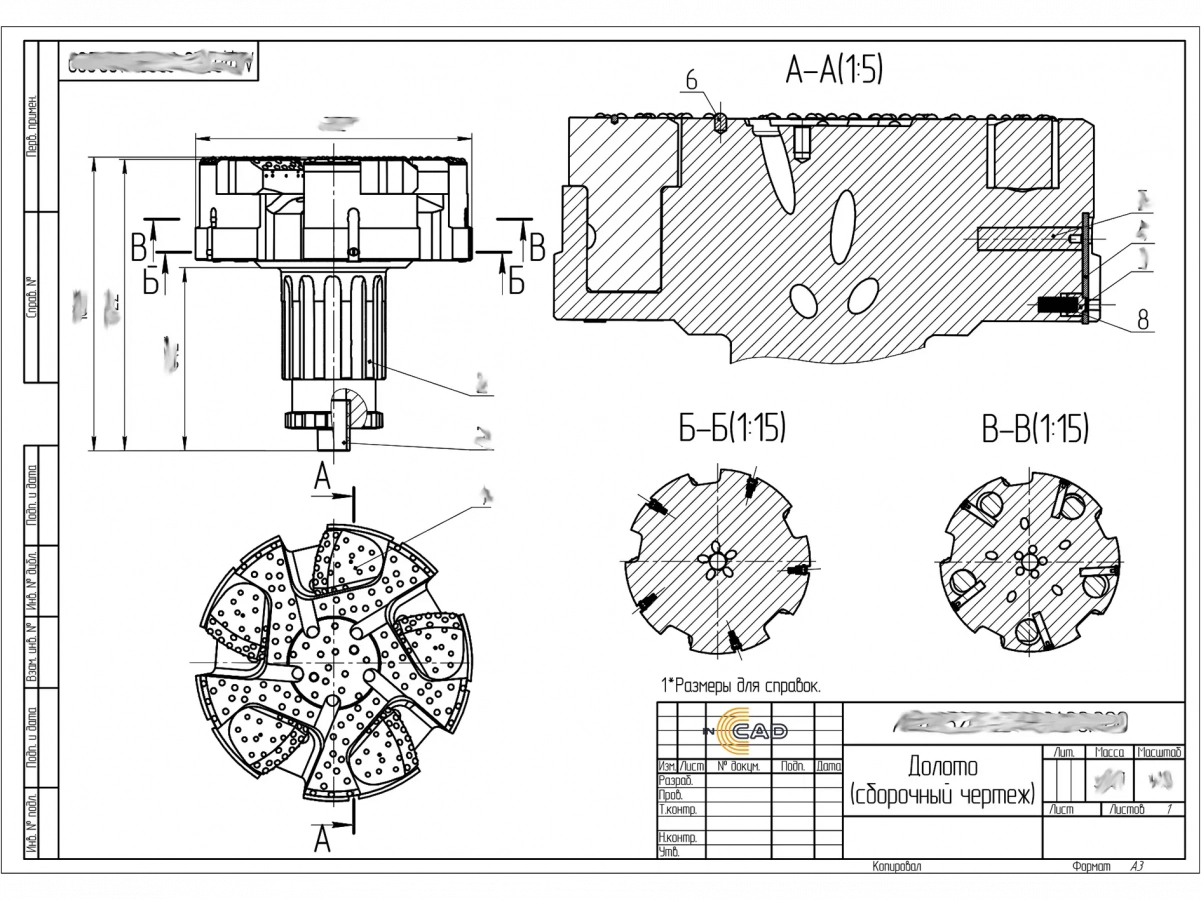

По собранным данным, результатам сканирования и замерам мы отстроили твердотельные параметрические модели и выпустили конструкторскую документацию: деталировочные и сборочные чертежи.
