Бутылка

Заказчик обратился к нам с задачей провести 3D сканирование и отстроить твердотельную модель бутылки для моющего средства. В дальнейшем заказчик по этой модели планировал проектировать форму для выдува бутылок, поэтому ему требовалась именно твердотельная модель, чтобы была возможность работать в CAD программах.

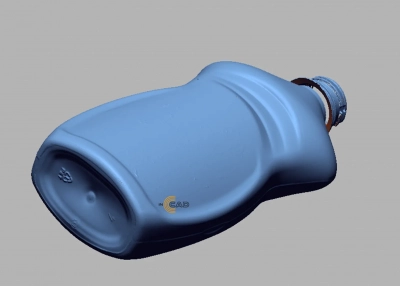

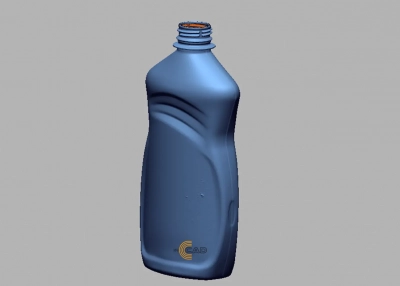

3D сканирование мы проводили с наполненной бутылкой, чтобы форма не деформировалась. Для того чтобы точно повторить форму важно было не допускать недосканов и пропусков.

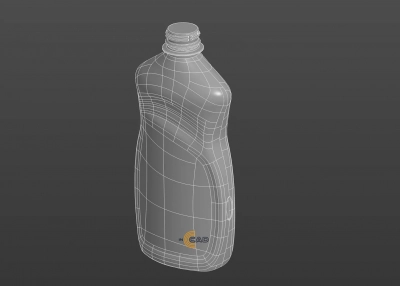

Дальше приступили к отстройке твердотельной модели по результатам сканирования. Данное изделие имеет плавные формы, и в этом его главная сложность, т.к. работа с поверхностями твердотельных моделях достаточно трудоемка. Немного облегчало работу то, что не требовалось задавать толщину стенки, а моделировать заполненным телом. Также в процессе моделирования мы подобрали стандарт резьбы и отстроили резьбу, не только основываясь на результатах сканирования, но и на данных стандарта PCO 1881/1810.

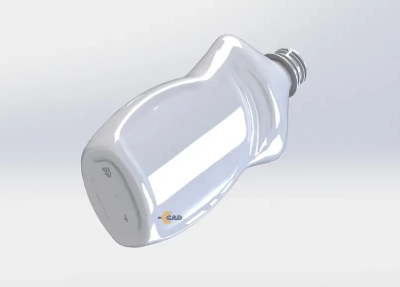

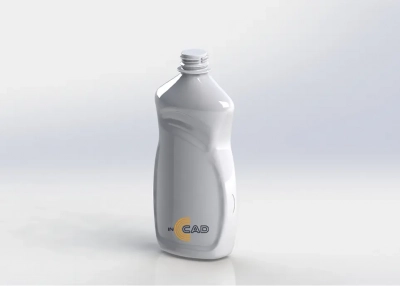

В конечном итоге мы отстроили твердотельную модель, повторив поверхностями, и отдали результат заказчику. Он, в свою очередь, спроектировал форму для изготовления и успешно производит аналогичные изделия.
