Барабан-мешалка

В данном проекте перед нами стояла задача разработать комплект чертежей на «Барабан-мешалку».

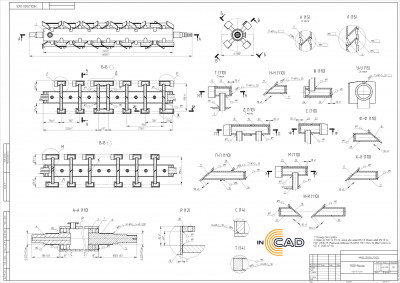

У заказчика на производстве имелось два таких изделия: одно рабочее с износом и второе – новое. Для снятия размеров и разработки чертежей было предоставлено новое изделие. В результате выполненного реверс-инжиниринга мы выпустили деталировочные и сборочный чертежи на изделие.

Анализ определения химического состава материала не проводился, т.к. он был выполнен ранее Заказчиком. Заказчик предоставил данные о механических характеристиках материала, полученных по результатам испытаний.

Разработанные чертежи Заказчик планирует использовать для восстановления изношенного изделия и в дальнейшем предполагается изготовление запчастей по разработанному комплекту конструкторской документации.

Для проведения замеров был организован выезд на площадку заказчика в Ленинградскую область. Максимальный габарит изделия – 6,9 м.
